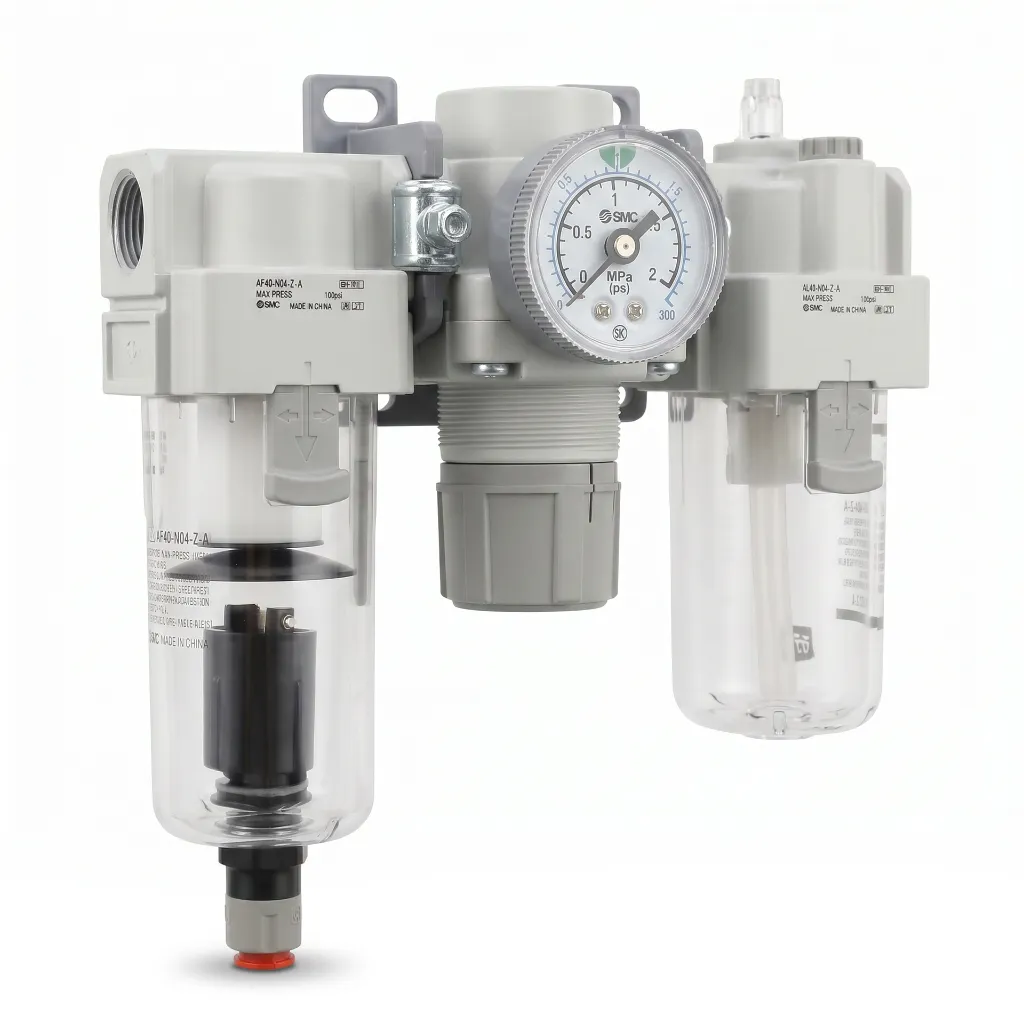

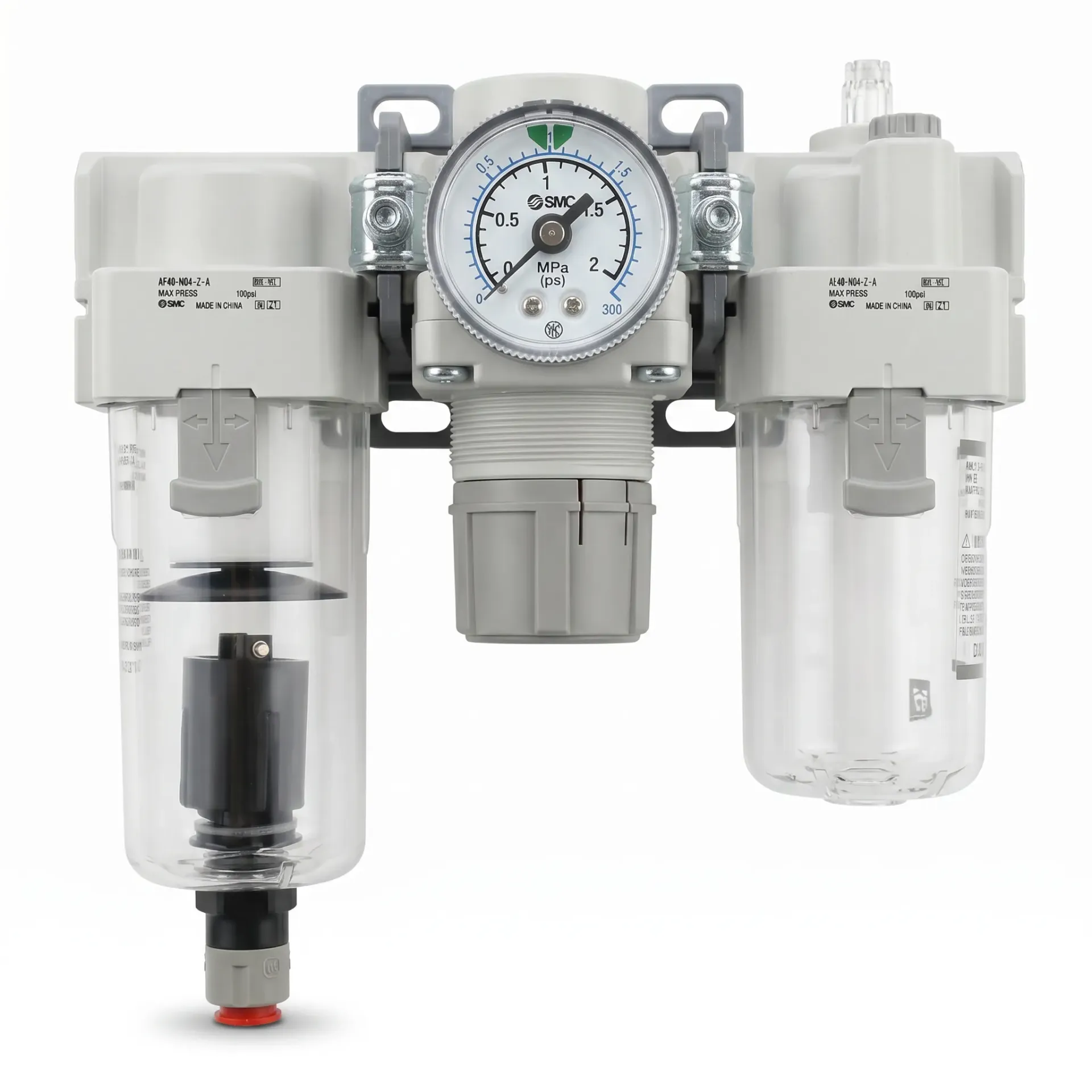

El AC40-N04CG-Z-D es un sistema de preparación de aire comprimido de tipo F.R.L. Combinado (Filtro + Regulador + Lubricador) fabricado por SMC Corporation. Este bloque modular pertenece a la línea más moderna de SMC, diseñada para purificar el aire proveniente del compresor, regular la presión al nivel óptimo de trabajo y dosificar una fina niebla de aceite para lubricar los componentes móviles aguas abajo (como válvulas y cilindros).
Su diseño modular todo en uno reduce drásticamente el espacio de instalación y las conexiones necesarias en comparación con colocar los elementos por separado.
Especificaciones Técnicas
Función del Producto: Unidad de preparación de aire FRL (Filtro-Regulador combinado + Lubricador).
Modelo: AC40-N04CG-Z-D.
Fabricante: SMC Corporation.
Tamaño del Cuerpo (Body Size): 40, diseñado para manejar caudales de aire medianos a altos en líneas principales o secundarias de planta.
Tamaño de Puerto (04): 1/2" con tipo de rosca NPT (indicado por la letra N), el estándar más común en la industria norteamericana y mexicana.
Accesorios Incluidos (C): Manómetro integrado de tipo redondo con indicador de límite de color ajustable.
Mecanismo de Drenaje (G): Drenaje automático de tipo normalmente cerrado (N.C.). El filtro purga automáticamente el agua acumulada cuando no hay presión en la línea o cuando el nivel del líquido llega a su límite, evitando descuidos de mantenimiento.
Unidades de Medida (Z): Escala del manómetro y placas de datos configuradas bajo el estándar internacional/americano (PSI / MPa).
Variante de Dirección (D): Configuración con dirección de flujo estándar y características específicas de purga en los vasos de resina (carcasa de protección metálica transparente para máxima seguridad).
Grado de Filtración: 5 $\mu$m (micras) en el elemento filtrante estándar, reteniendo partículas sólidas y condensados de agua de manera eficiente.
Presión Máxima de Operación: 1.0 MPa (145 psi).
Ventajas y Beneficios
Protección Total para la Maquinaria: El filtro elimina el agua y las partículas abrasivas que causan corrosión, mientras que el lubricador reduce la fricción y el desgaste en los sellos de los cilindros, prolongando la vida útil de todo el sistema neumático.
Drenaje Automático (Auto-drain): Al purgar el agua de manera automática, elimina la necesidad de que los operadores tengan que vaciar manualmente los vasos de los filtros todos los días, previniendo fallas por saturación de humedad.
Estructura Modular Avanzada: El diseño de la serie AC de SMC permite montar o desmontar elementos individuales de forma rápida utilizando sus abrazaderas de unión especiales, lo que agiliza el reemplazo de refacciones o cartuchos filtrantes.
Vasos de Doble Capa Transparentes: Los vasos cuentan con una cubierta protectora transparente integrada que permite visualizar el nivel de agua y aceite desde cualquier ángulo ($360^{\circ}$), ofreciendo una excelente resistencia a los impactos y aceites sintéticos.
Aplicaciones Comunes
Acometida Principal de Maquinaria: Instalación en la entrada de aire de celdas de manufactura, prensas neumáticas, máquinas de empaque y robots industriales.
Líneas de Producción Automatizadas: Regulación y limpieza del aire para bancos de electroválvulas (como las series SY) y actuadores de gran tamaño que requieren lubricación constante.
Talleres e Industria Automotriz: Suministro de aire seco y lubricado para herramientas neumáticas de torque y estaciones de ensamble.
