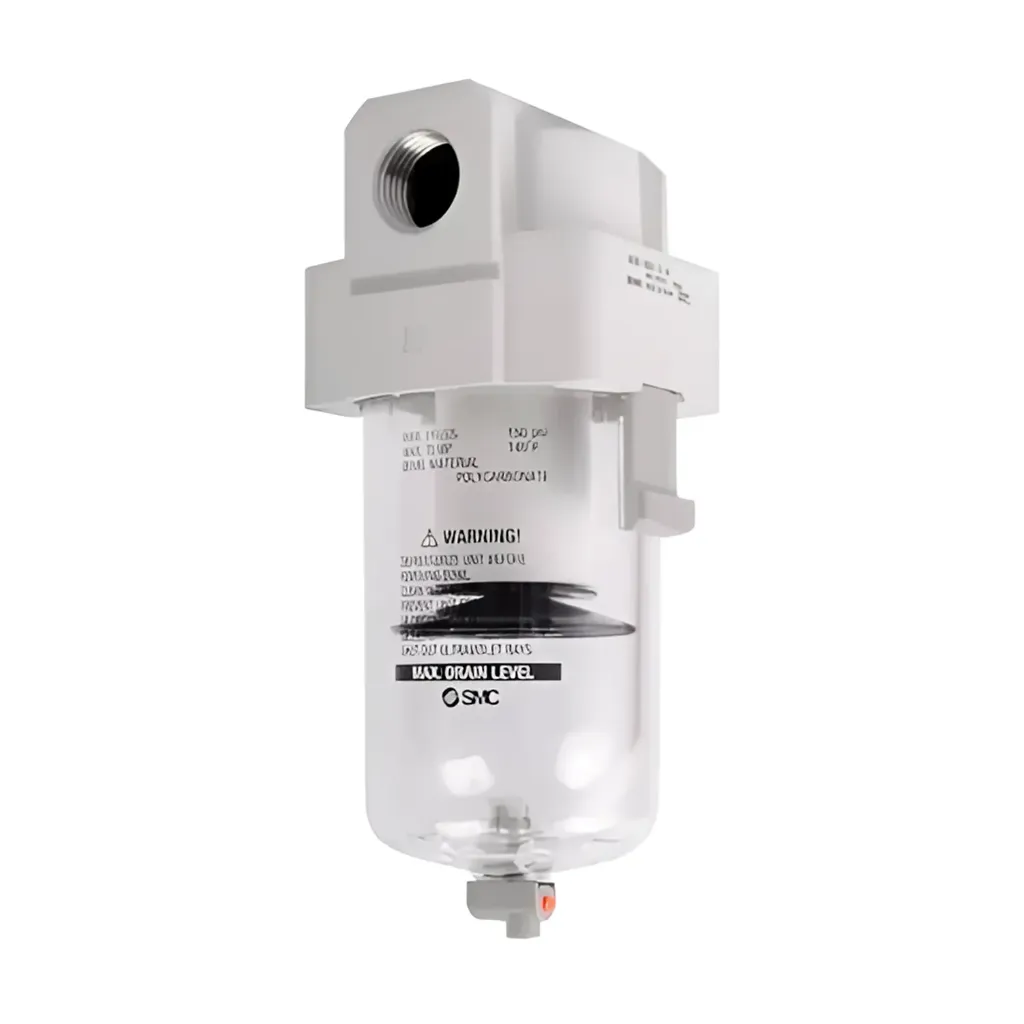

El AF40-N04-Z-D es un filtro de línea neumática modular fabricado por SMC Corporation, perteneciente a la línea global Mass Pro (Serie AF). Este dispositivo funciona como la primera línea de defensa en sistemas neumáticos, encargándose de purificar el aire comprimido al retener partículas sólidas (polvo, óxido de las tuberías) y separar los condensados de agua líquida antes de que el aire llegue a los componentes más delicados como electroválvulas o cilindros.
Gracias a su tamaño de cuerpo 40 y sus puertos de 1/2", es el modelo estándar preferido para manejar caudales medianos a altos en la entrada principal de maquinaria.
Especificaciones Técnicas
Función del Producto: Filtro de aire comprimido estándar.
Modelo: AF40-N04-Z-D.
Fabricante: SMC Corporation.
Tamaño del Cuerpo (Body Size): 40, diseñado para alta capacidad de flujo en acometidas principales de planta.
Tamaño de Puerto (04): 1/2" con tipo de rosca NPT (indicado por la letra N), el estándar de conexión más utilizado en el mercado nacional.
Mecanismo de Drenaje (Sin letra adicional): Drenaje manual / purga manual. Incluye una válvula en la parte inferior del vaso que el operador debe girar para desalojar el agua acumulada.
Unidades de Medida (Z): Escala y placas de datos configuradas bajo el estándar americano/global en PSI y MPa.
Variante de Vaso (D): Incorpora un vaso de resina de policarbonato con guarda transparente de doble capa integrada, ofreciendo visibilidad de $360^{\circ}$ y protección total contra impactos mecánicos.
Grado de Filtración: 5 $\mu$m (micras) mediante su elemento filtrante de resina premium de alta eficiencia.
Presión Máxima de Operación: 1.0 MPa (145 psi).
Ventajas y Beneficios
Separación de Humedad Eficiente: Retiene el agua condensada en la línea y detiene partículas abrasivas de hasta 5 micras, evitando que los empaques de las electroválvulas se resequen, se atoren o sufran un desgaste prematuro.
Vaso de Seguridad de $360^{\circ}$: La cubierta exterior transparente protege el vaso interno de policarbonato contra golpes o salpicaduras de químicos en el piso de producción, permitiendo inspeccionar el nivel de condensados desde cualquier ángulo.
Diseño Totalmente Modular: Se integra a la perfección con reguladores de presión (serie AR) o lubricadores (serie AL) de tamaño 40 utilizando las abrazaderas de unión rápida de SMC, permitiendo armar bloques FRL a la medida.
Baja Caída de Presión: Su diseño interno optimizado permite el paso de un gran volumen de aire con una pérdida de presión mínima, manteniendo la eficiencia energética del sistema neumático.
Aplicaciones Comunes
Acometida Principal de Aire: Instalación en la entrada de aire principal de celdas de manufactura automatizadas, prensas o maquinaria de empaque.
Protección de Bancos de Electroválvulas: Filtración previa para manifolds de válvulas (como las series SY, JSY o VQC) que controlan actuadores en líneas de producción continua.
Talleres y Líneas de Soplado: Preparación del aire para herramientas neumáticas de torque mediano o estaciones de limpieza por aire comprimido.
