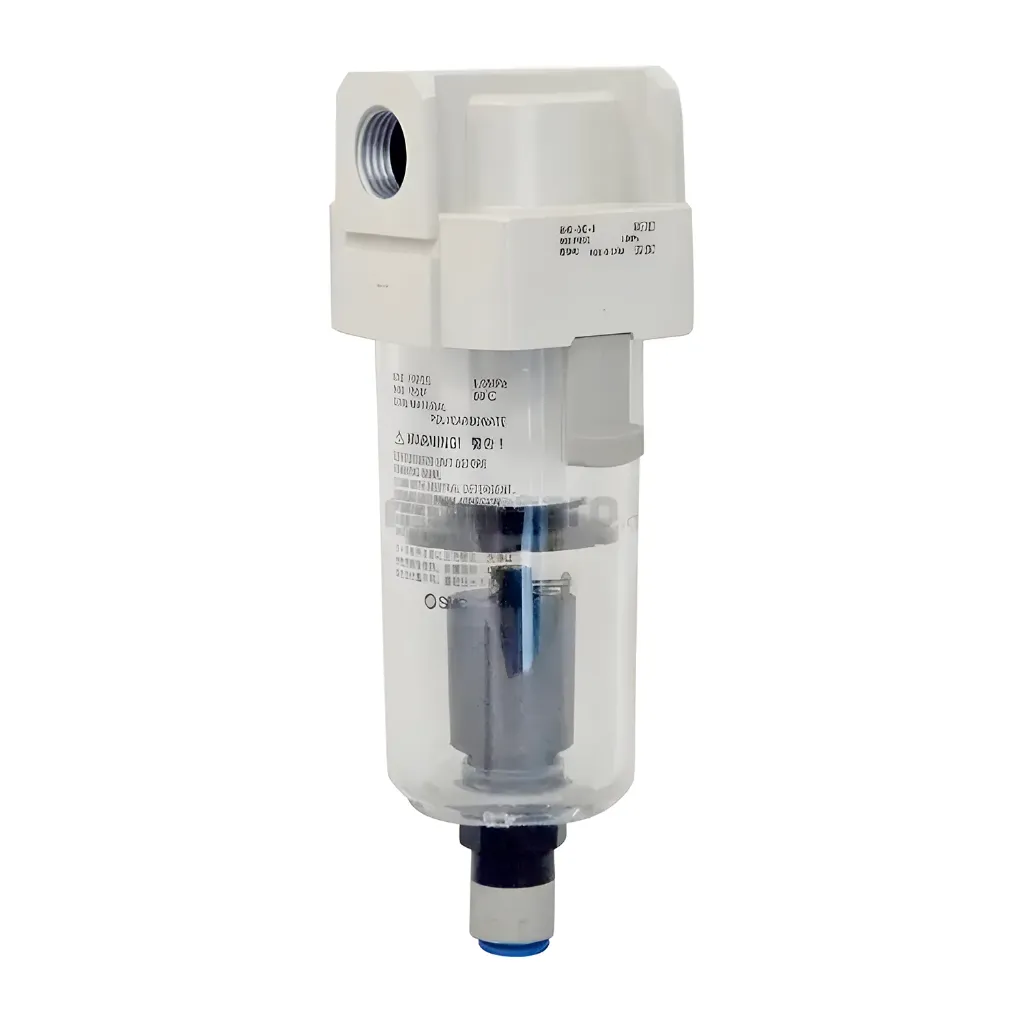

El AF40-N04C-Z-D es un filtro de línea neumática de tipo modular fabricado por SMC Corporation, perteneciente a la línea global Mass Pro (Serie AF). Este componente es la primera línea de defensa para cualquier sistema neumático, ya que su función principal es purificar el aire comprimido eliminando partículas sólidas de polvo, óxido de las tuberías y condensados de agua antes de que ingresen a las válvulas y cilindros delicados.
Gracias a su tamaño de cuerpo 40 y puerto de 1/2", está diseñado para manejar flujos de aire medianos a altos en acometidas principales de maquinaria.
Especificaciones Técnicas
Función del Producto: Filtro de aire comprimido estándar.
Modelo: AF40-N04C-Z-D.
Fabricante: SMC Corporation.
Tamaño del Cuerpo (Body Size): 40, ideal para el tratamiento de aire en las entradas principales de celdas de manufactura.
Tamaño de Puerto (04): 1/2" con tipo de rosca NPT (indicado por la letra N), el estándar de conexión más utilizado en la industria nacional y norteamericana.
Mecanismo de Drenaje (C): Drenaje automático de tipo normalmente cerrado (N.C.). El filtro purga de manera autónoma los condensados acumulados cuando la presión del sistema es mayor a 0.1 MPa o cuando el nivel del líquido sube, evitando que el agua regrese a la línea de aire.
Unidades de Medida (Z): Placas de datos y especificaciones configuradas bajo el estándar americano/global (PSI / MPa).
Variante de Vaso (D): Incorpora un vaso de resina de policarbonato con guarda transparente de doble capa integrada, ofreciendo visibilidad de $360^{\circ}$ y la máxima protección contra impactos.
Grado de Filtración: 5 $\mu$m (micras) mediante su elemento filtrante de resina premium de alta eficiencia.
Presión Máxima de Operación: 1.0 MPa (145 psi).
Ventajas y Beneficios
Protección Contra Agua y Óxido: Retiene eficazmente el 99% de los condensados de agua líquida y detiene partículas abrasivas de hasta 5 micras, evitando que los empaques y sellos de las electroválvulas se resequen o sufran desgaste prematuro.
Purga Autónoma (Auto-drain): Al integrar el drenaje automático normalmente cerrado, se elimina por completo la necesidad de que los operadores tengan que vaciar el vaso de forma manual todos los días, previniendo accidentes por saturación de humedad en el circuito.
Diseño Modular Avanzado: Al pertenecer a la serie modular de SMC, se puede acoplar directamente a reguladores (AR) o lubricadores (AL) utilizando las abrazaderas de unión rápida de la marca, permitiendo armar unidades FRL personalizadas en minutos.
Vaso de Seguridad de $360^{\circ}$: La cubierta transparente de resina protege el vaso interno de policarbonato contra golpes mecánicos directos, permitiendo inspeccionar el nivel de suciedad o condensados desde cualquier ángulo en la planta.
Aplicaciones Comunes
Entrada Principal de Aire en Maquinaria: Instalación local en el inicio de la acometida neumática de prensas, llenadoras, empacadoras o celdas robóticas.
Líneas de Distribución Secundaria: Filtración en bifurcaciones de tuberías donde se requiere asegurar un aire libre de partículas sólidas para bancos de electroválvulas (como las series SY o JSY).
Talleres y Sistemas de Pintura / Herramientas: Preparación previa del aire para su uso en herramientas neumáticas de torque o líneas de soplado industrial de uso continuo.
