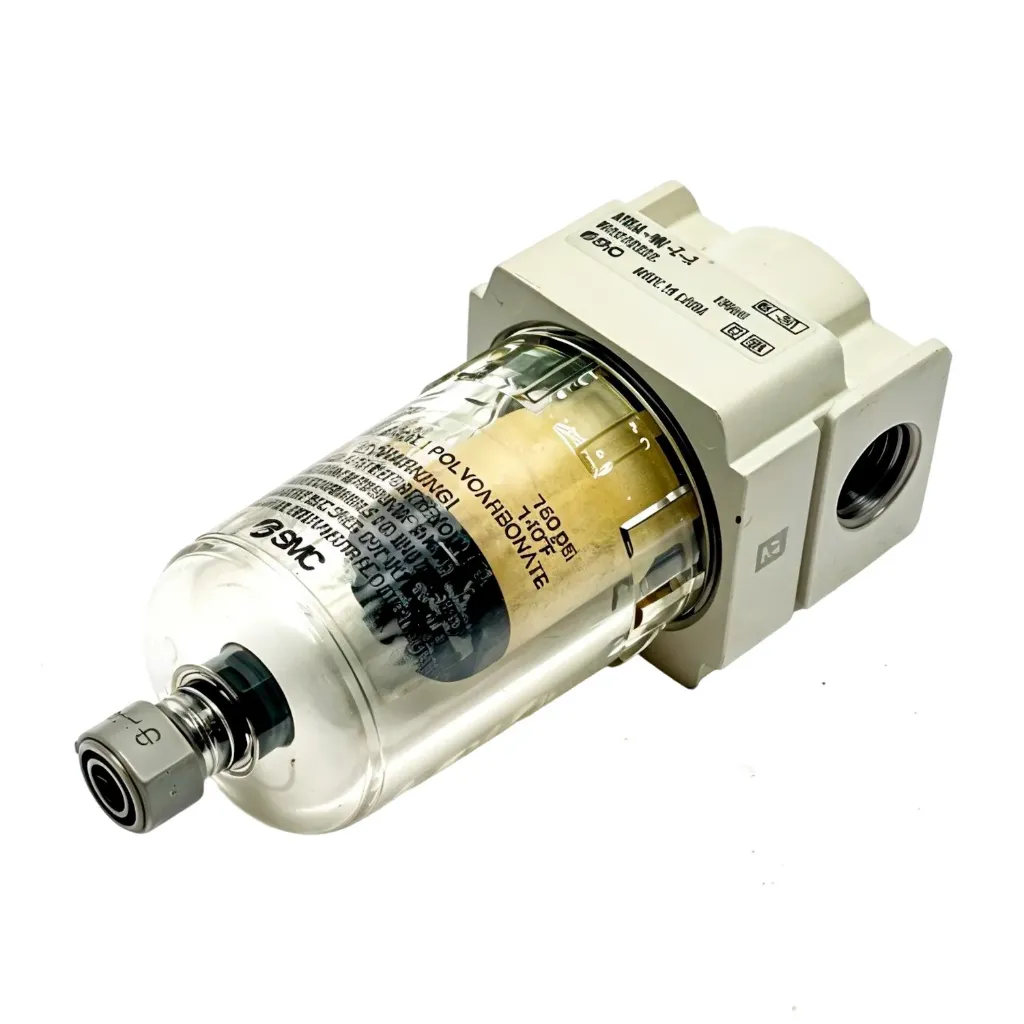

Filtro para Aire Separador de Neblina 1/4"NPT AFM20-N02-Z-A SMC

El SMC AFM20-N02-Z-A es un separador de neblina (mist separator) de alto rendimiento, parte de la Serie AFM modular de SMC Corporation. Este componente es crucial para mejorar la calidad del aire comprimido al eliminar las microgotas de aceite y las partículas finas que los filtros estándar no pueden capturar. Con una filtración de 0.3 µm al 99.9%, este modelo garantiza un aire ultralimpio. Cuenta con puertos roscados NPT de 1/4 de pulgada, un drenaje automático flotante normalmente cerrado (N.C.), una placa de identificación en unidades imperiales y un cuenco de policarbonato sin guarda externa, lo que lo hace ideal para aplicaciones que exigen un aire de alta pureza y un monitoreo visual del nivel de condensado.

Características Principales

• Tipo de Dispositivo: Separador de neblina de aire comprimido (Mist Separator).
• Serie: AFM. Esta serie se distingue por su diseño modular, que permite una fácil conexión con otros equipos de preparación de aire de SMC (filtros, reguladores, lubricadores). Está diseñado para ser compacto y eficiente.
• Función Principal:
  • Eliminación de Microgotas de Aceite: Captura las partículas de aceite en forma de neblina (aerosoles), que son demasiado pequeñas para ser retenidas por los filtros de aire estándar.
  • Filtración de Partículas Finas: Remueve partículas sólidas ultrafinas del aire comprimido.
• Nivel de Filtración: 0.3 µm con una eficiencia del 99.9%. Esto significa que es capaz de filtrar partículas de hasta 0.3 micrones con una eficacia muy alta.
• Tamaño del Cuerpo: 20. El "20" en el modelo (AFM20-N02-Z-A) indica el tamaño del cuerpo del separador, adecuado para caudales específicos.
• Tamaño de la Rosca: 1/4 de pulgada NPT (National Pipe Taper). El "N02" en el modelo (AFM20-N02-Z-A) se refiere a este tamaño de rosca estándar americana para las conexiones de entrada y salida de aire.
• Tipo de Drenaje: Drenaje automático de tipo flotante, normalmente cerrado (N.C.). El "A" al final del modelo (AFM20-N02-Z-A) indica este tipo de drenaje. El drenaje se abre automáticamente para expulsar el condensado cuando el nivel dentro del cuenco alcanza un cierto punto y se cierra una vez que el condensado ha sido purgado. Al ser "Normalmente Cerrado", no hay fuga de aire cuando no hay condensado.
• Características Adicionales (Sufijo "Z"): El "Z" en el modelo (AFM20-N02-Z-A) indica que el separador incluye:
  • Placa de identificación y placa de precaución para el cuenco en unidades imperiales (PSI, °F).
  • Manómetro en unidades imperiales.
• Material del Cuenco: Policarbonato (Polycarbonate). Este material permite la visibilidad del nivel de condensado acumulado. Para el tamaño 20, no incluye guarda protectora externa transparente, aunque los tamaños 30 y 40 sí pueden tenerla.
• Fluido de Operación: Aire comprimido.
• Rango de Presión de Operación:
  • Presión máxima de operación: Típicamente 1.0 MPa (aproximadamente 145 PSI).
  • Presión mínima de operación: Generalmente 0.05 MPa (aproximadamente 7.3 PSI).
• Temperatura de Operación: Rango típico de -5 °C a 60 °C.
• Caudal Nominal: Para el AFM20, el caudal nominal es de 200 L/min (ANR) a 0.7 MPa.
• Diseño Modular: Permite una instalación sencilla y compacta junto con otros componentes FRL (filtros, reguladores, lubricadores) de SMC.

Beneficios

• Aire Comprimido de Alta Pureza: Elimina eficazmente microgotas de aceite y partículas ultrafinas, lo que es esencial para procesos sensibles que requieren aire de alta calidad, como pintura, instrumentación y salas limpias.
• Protección de Componentes Sensibles: Protege los equipos neumáticos de precisión, las herramientas y los componentes de automatización de daños, desgaste y mal funcionamiento causados por el aceite y las partículas.
• Mantenimiento Reducido: Al entregar aire más limpio, prolonga la vida útil de los equipos downstream y reduce la frecuencia de mantenimiento y reemplazo de componentes.
• Drenaje de Condensado Automático y Eficiente: El drenaje automático flotante tipo N.C. asegura la expulsión del condensado sin pérdida de aire, lo que contribuye a la eficiencia energética del sistema.
• Monitoreo Visual: El cuenco de policarbonato transparente permite una inspección visual rápida del nivel de condensado, facilitando el mantenimiento.
• Fácil Integración: El diseño modular permite una configuración flexible y compacta con otros elementos de preparación de aire de SMC.
• Unidades Imperiales (Z): Facilita el monitoreo y la comprensión de los parámetros para usuarios familiarizados con el sistema imperial.

Aplicaciones Comunes

• Líneas de Pintura y Acabado: Fundamental para prevenir defectos en la superficie causados por el aceite y las partículas en el aire de pulverización.
• Equipos de Instrumentación y Control: Protege instrumentos neumáticos sensibles, sistemas de control y equipos de laboratorio donde la pureza del aire es crítica.
• Sistemas de Automatización de Precisión: En la fabricación de productos electrónicos, semiconductores y otras industrias donde los contaminantes pueden afectar la calidad del producto final.
• Industrias Alimentaria y Farmacéutica: Asegura que el aire que entra en contacto con productos o procesos críticos esté libre de contaminantes para cumplir con las normas de higiene.
• Salas Limpias: Utilizado para cumplir con los estrictos requisitos de calidad del aire en entornos controlados.
• Herramientas Neumáticas de Precisión: Prolonga la vida útil y mejora el rendimiento de las herramientas que requieren aire extremadamente limpio.
• Aplicaciones con Alto Contenido de Aceite Residual: En sistemas con compresores lubricados que no tienen un tratamiento de aire avanzado previo.
