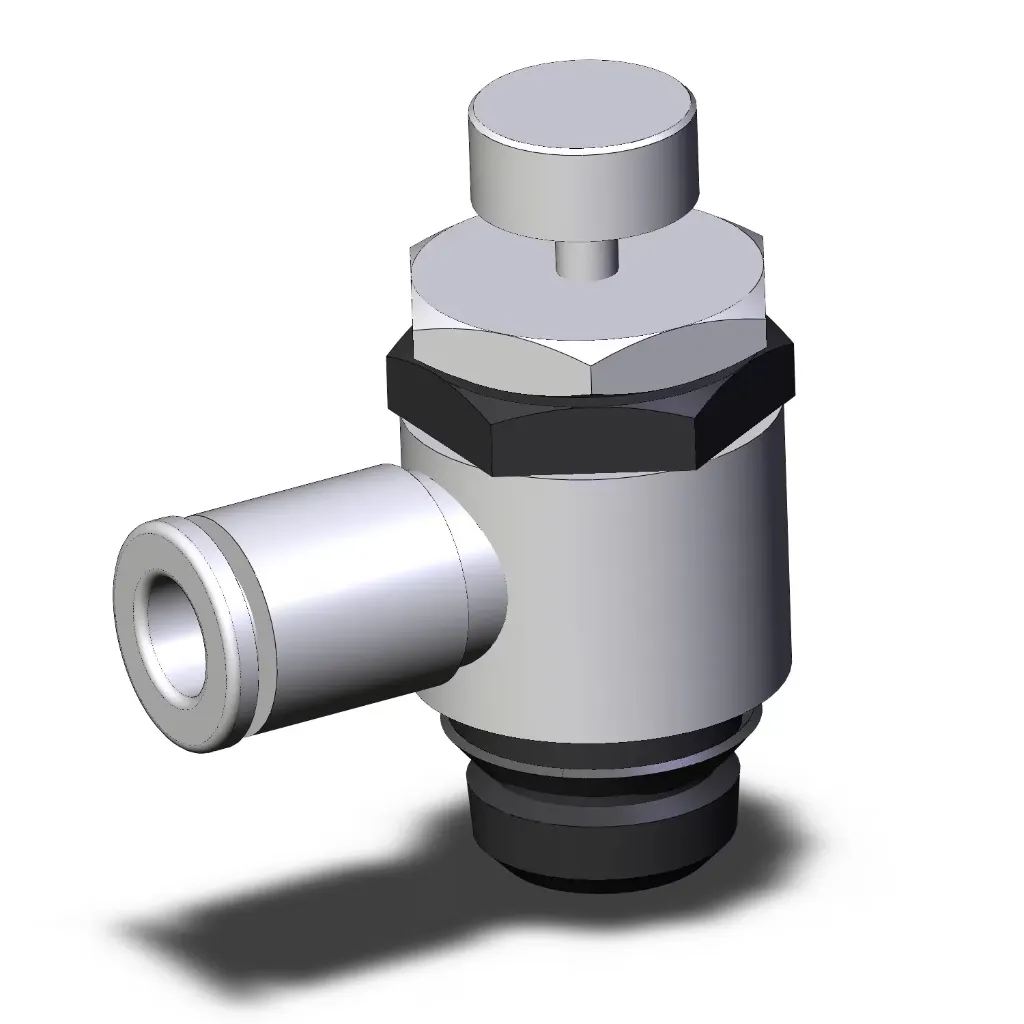

AS2201F-U02-06: Regulador de Flujo con Rosca Universal y Conexión Rápida (1/4" a 6 mm)
El AS2201F-U02-06 es una válvula de control de velocidad (regulador de flujo) de alta precisión fabricada por SMC Corporation. Este componente pertenece a la serie AS de conexiones instantáneas en codo y destaca por incorporar la innovadora rosca universal "U" de SMC. Esta rosca especial está diseñada para ser compatible mecánicamente tanto con puertos de rosca NPT como con roscas Rc (PT) y G (PF), eliminando las dudas de compatibilidad en campo.
Este modelo regula el caudal de aire comprimido para controlar de manera exacta la velocidad de actuación de los cilindros neumáticos.
Especificaciones Técnicas
Función del Producto: Regulador de flujo / Control de velocidad para actuadores.
Modelo: AS2201F-U02-06.
Fabricante: SMC Corporation.
Tipo de Control (01): Meter-out (Control de escape). Regula el aire que sale del cilindro, garantizando un movimiento mecánico suave, estable y sin tirones bruscos.
Tipo de Rosca (U): Rosca Universal de SMC. Su diseño cónico con sello integrado permite enroscarla de forma hermética y segura en puertos hembra de 1/4" con estándares NPT, Rc o G.
Tamaño de Rosca (02): 1/4".
Conexión de Tubo (06): Puerto instantáneo (One-touch) para manguera neumática con diámetro exterior de 6 mm.
Mecanismo de Ajuste: Tornillo de aguja con perilla manual y contratuerca hexagonal de bloqueo.
Presión de Operación: 0.1 a 1.0 MPa (15 a 145 psi).
Material del Cuerpo: Resina de alta resistencia (sección del codo) con base roscada de latón niquelado.
Ventajas y Beneficios
Máxima Versatilidad con la Rosca "U": Al ser una rosca universal, reduce drásticamente los errores de inventario y selección, ya que una misma pieza sirve para refaccionar maquinaria de procedencia americana (NPT), europea (G) o asiática (Rc).
Conexión Instantánea de 6 mm: Permite insertar y retirar mangueras de poliuretano o nylon en segundos y con una sola mano, optimizando los tiempos de ensamble y mantenimiento.
Diseño Orientable de 360°: El cuerpo de resina en codo puede girar libremente sobre su eje metálico antes y durante la instalación, lo que facilita un ruteo limpio y ordenado de las mangueras en espacios reducidos.
Bloqueo Contra Vibraciones: La contratuerca asegura la posición exacta de la aguja de ajuste, evitando variaciones en la velocidad de la máquina debido a vibraciones continuas en la planta.
Aplicaciones Comunes
Control de Velocidad de Cilindros: Instalación directa en los puertos de alimentación de cilindros neumáticos de tamaño pequeño a mediano (diámetros de Ø20, Ø25, Ø32 o Ø40 mm) para calibrar sus tiempos de ciclo.
Maquinaria de Empaque y Automatización: Ajuste fino del movimiento en sistemas de compuertas, brazos desviadores y estaciones de pick and place.
Unidades de Distribución de Aire: Regulación de velocidad en líneas secundarias dentro de tableros de control neumático.
