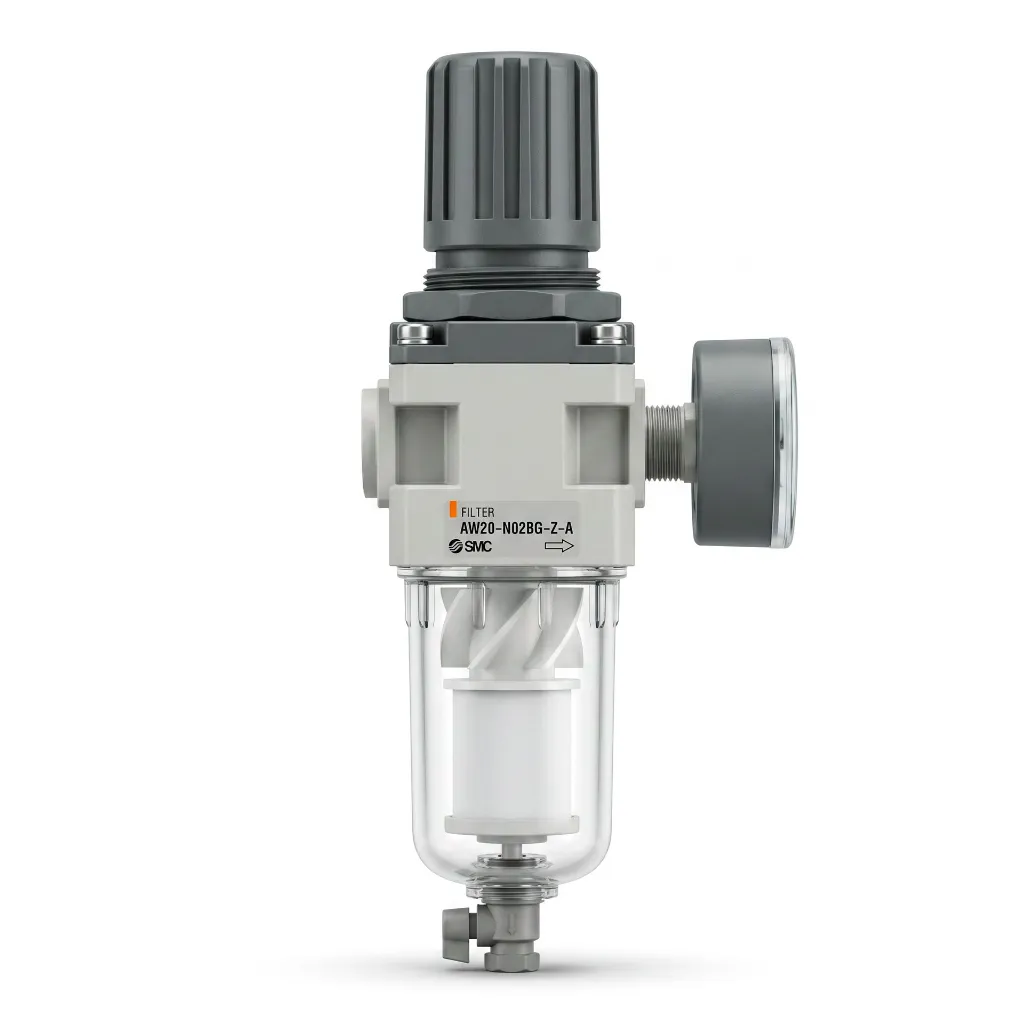

El AW20-N02BG-Z-D es un filtro-regulador integrado (Piggyback) de SMC Corporation, perteneciente a la línea modular Mass Pro. Este componente combina dos funciones esenciales en un solo cuerpo: el filtro elimina las impurezas sólidas y la humedad condensada del aire comprimido, mientras que el regulador reduce y estabiliza la presión de salida al nivel óptimo requerido por el circuito neumático.
Al unificar ambos elementos, se logra un diseño sumamente compacto que ahorra espacio, reduce el número de conexiones y minimiza las posibles caídas de presión en la línea.
Especificaciones Técnicas
Función del Producto: Filtro Regulador neumático combinado (Piggyback).
Modelo: AW20-N02BG-Z-D.
Fabricante: SMC Corporation.
Tamaño del Cuerpo: 20, el diseño ideal y más compacto para aplicaciones secundarias o locales en maquinaria.
Tamaño de Puerto (02): 1/4" con tipo de rosca NPT (indicado por la letra N), el estándar más utilizado en el mercado industrial mexicano y norteamericano.
Accesorios Incluidos (B): Incluye bracket / soporte de montaje de fijación en forma de L para empotrarlo firmemente a la estructura de la máquina.

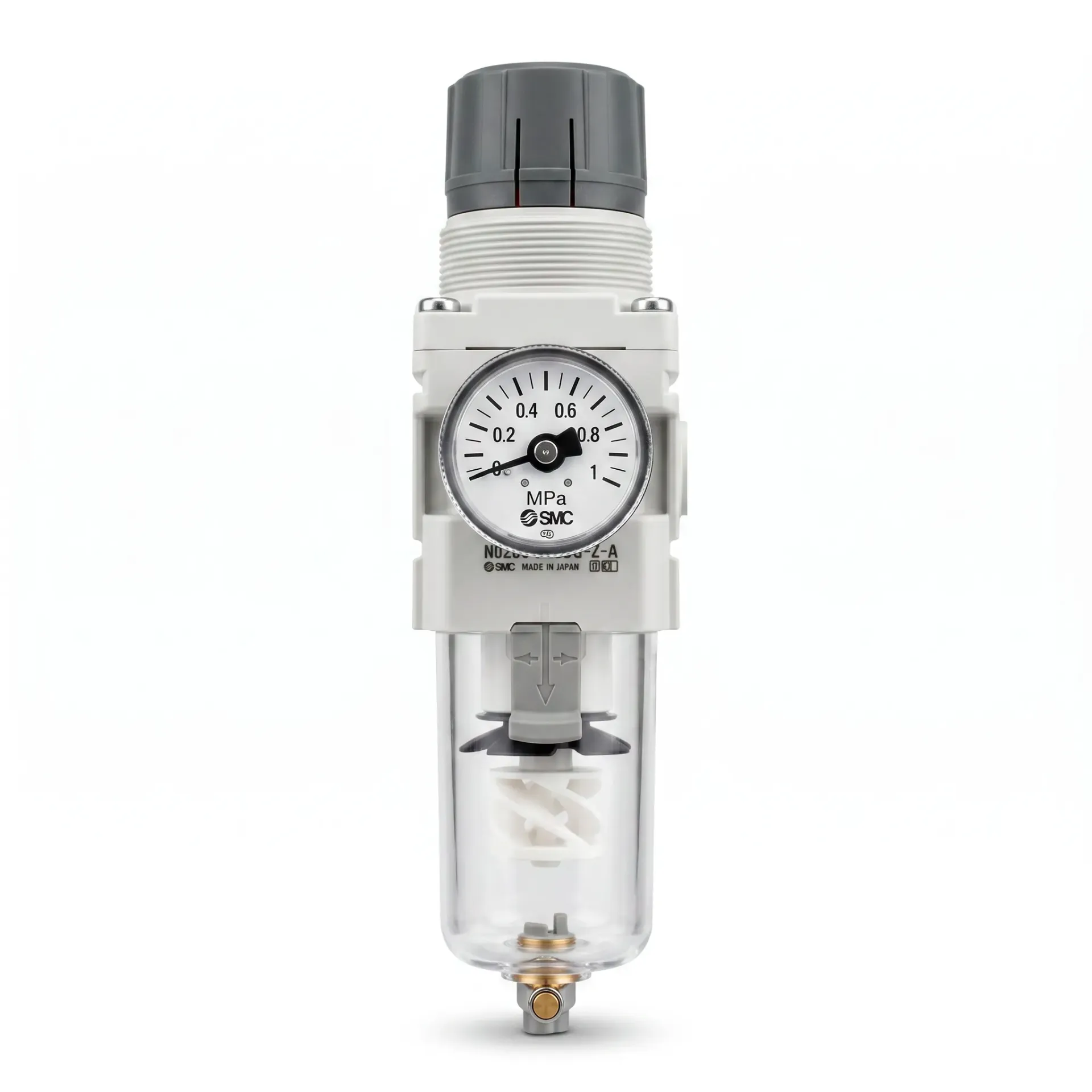

Manómetro (G): Manómetro redondo integrado con indicadores de límite de color ajustables (verde/rojo) para un monitoreo visual inmediato del rango de presión de trabajo.
Unidades de Medida (Z): Escala del manómetro y placas de datos configuradas bajo el estándar americano/global en PSI y MPa.
Mecanismo de Purga (D): Configuración con dirección de flujo estándar y características específicas de purga en el vaso (carcasa de protección metálica transparente para máxima seguridad y visualización de $360^{\circ}$).
Grado de Filtración: 5 $\mu$m (micras) en el elemento filtrante de resina, garantizando la retención eficiente de partículas abrasivas y condensados de agua.
Rango de Regulación: Configuración estándar para ajustar presiones desde 0.05 hasta 0.85 MPa (aprox. 7 a 123 PSI) mediante su perilla superior de enclavamiento por pulsación.
Ventajas y Beneficios
Diseño "Piggyback" Espacial: Al colocar el mecanismo del regulador directamente sobre la cabeza del filtro, se reduce a la mitad el espacio horizontal requerido en comparación con un arreglo modular de Filtro + Regulador por separado.
Ajuste de Presión Seguro: La perilla superior cuenta con un sistema de bloqueo (push-lock). Se jala para ajustar la presión y se presiona hacia abajo para bloquearla, evitando que la vibración de la máquina altere la calibración.
Vaso de Doble Capa Seguro: El vaso de policarbonato está completamente protegido por una guarda transparente integrada de resina, lo que permite revisar el nivel de condensados desde cualquier ángulo sin perder resistencia a impactos o químicos.
Mantenimiento Simplificado: El elemento filtrante de 5 micras se puede desmontar y reemplazar de manera muy sencilla desenroscando el vaso, lo que reduce los tiempos de paro por mantenimiento preventivo.
Aplicaciones Comunes
Acometida Local de Cilindros y Válvulas: Instalación justo antes de un banco de electroválvulas (como la serie SY o JSY) para garantizar que reciban aire limpio y a la presión exacta de diseño.
Maquinaria de Empaque de Alimentos y Medicinas: Filtración secundaria en zonas de empaque donde el aire debe estar libre de partículas de óxido o agua condensada.
Paneles y Gabinetes de Control Compactos: Integración en tableros neumáticos reducidos gracias a su perfil estrecho y soporte de montaje trasero.
