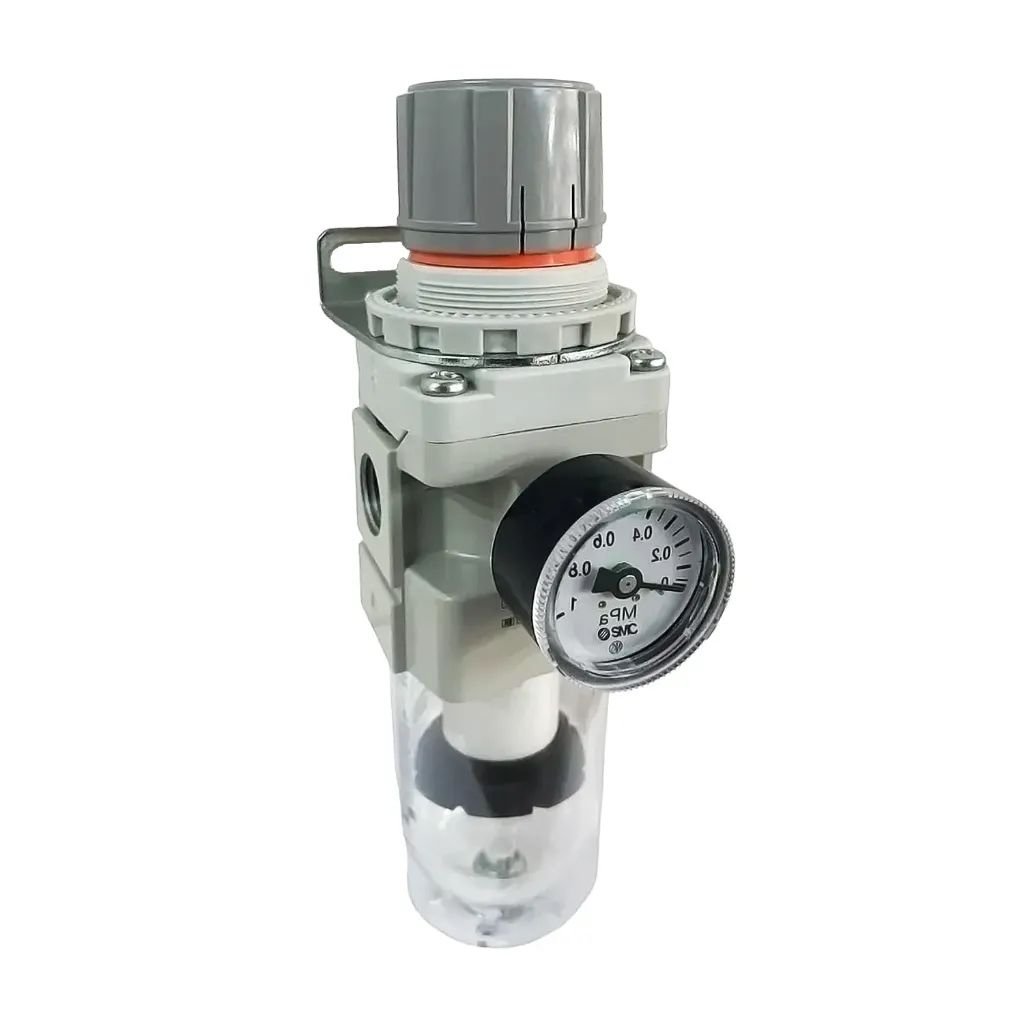

El AW40-N04BCG-Z-D es un filtro-regulador de aire comprimido (piggyback) de la serie modular optimizada Mass Pro de SMC Corporation. Este componente combina en un solo cuerpo esbelto dos funciones esenciales para la preparación del aire: filtración de 5 micras para retener impurezas y condensados de agua, y regulación de presión precisa para alimentar el circuito neumático con la energía requerida.
Al integrar ambas funciones en un solo bloque de tamaño 40 con puertos de 1/2", ahorra espacio en la acometida principal de la máquina y reduce el número de conexiones roscadas.
Especificaciones Técnicas
Función del Producto: Filtro-Regulador neumático integrado (F+R).
Modelo: AW40-N04BCG-Z-D.
Fabricante: SMC Corporation.
Tamaño del Cuerpo (Body Size): 40, diseñado para manejar altos caudales de aire en la entrada de celdas o máquinas completas.
Tamaño de Puerto (04): 1/2" con tipo de rosca NPT (indicado por la letra N), el estándar más utilizado en el sector industrial nacional.
Mecanismo de Drenaje (C): Drenaje automático de tipo normalmente cerrado (N.C.). Purga los condensados de forma autónoma cuando sube el nivel de agua o se despresuriza el equipo.
Soporte / Herraje de Montaje (B): Incluye su soporte metálico de fijación (bracket) para un anclaje firme a la estructura de la máquina o al gabinete.
Indicador de Presión (G): Incluye manómetro analógico integrado de alta visibilidad para monitorear la presión de salida.
Unidades de Medida (Z): Escalas y datos en la placa configurados en PSI y MPa (Estándar americano/global).
Variante de Vaso (D): Incorpora un vaso de resina de policarbonato con guarda transparente de doble capa integrada, ofreciendo visibilidad de $360^{\circ}$ y alta resistencia a impactos.
Grado de Filtración: 5 $\mu$m (micras) mediante su cartucho filtrante de alta eficiencia.
Rango de Regulación: 0.05 a 0.85 MPa (7 a 125 psi).
Ventajas y Beneficios
Solución 2 en 1 de Espacio Reducido: Ahorra hasta un 50% de espacio en comparación con la instalación de un filtro (AF) y un regulador (AR) por separado, simplificando la estética y el ruteo del gabinete neumático.
Mantenimiento Autónomo (Auto-drain N.C.): Olvídate de que el personal de planta tenga que vaciar el vaso de agua manualmente; el sistema purga el líquido por sí solo, protegiendo las electroválvulas contra ahogamiento por humedad.
Perilla de Regulación con Bloqueo: Permite ajustar fácilmente la presión deseada levantando la perilla y presionándola hacia abajo para bloquear la calibración, evitando desajustes accidentales por la vibración del equipo.
Vaso de Seguridad de $360^{\circ}$: La guarda exterior transparente protege el contenedor interno contra golpes o salpicaduras de líquidos agresivos, permitiendo revisar la acumulación de suciedad desde cualquier punto.
Aplicaciones Comunes
Acometida Principal de Maquinaria: Punto de entrada de aire para celdas robóticas, prensas, empaquetadoras o máquinas de moldeo de plástico.
Protección y Ajuste de Presión en Manifolds: Ajuste de la presión de trabajo principal y purificación del aire para bancos de electroválvulas (como las series SY, JSY o VQC).
Sistemas de Pintura y Herramientas Neumáticas: Control de presión constante y aire libre de partículas para herramientas de torque pesado o equipos de aspersión.
