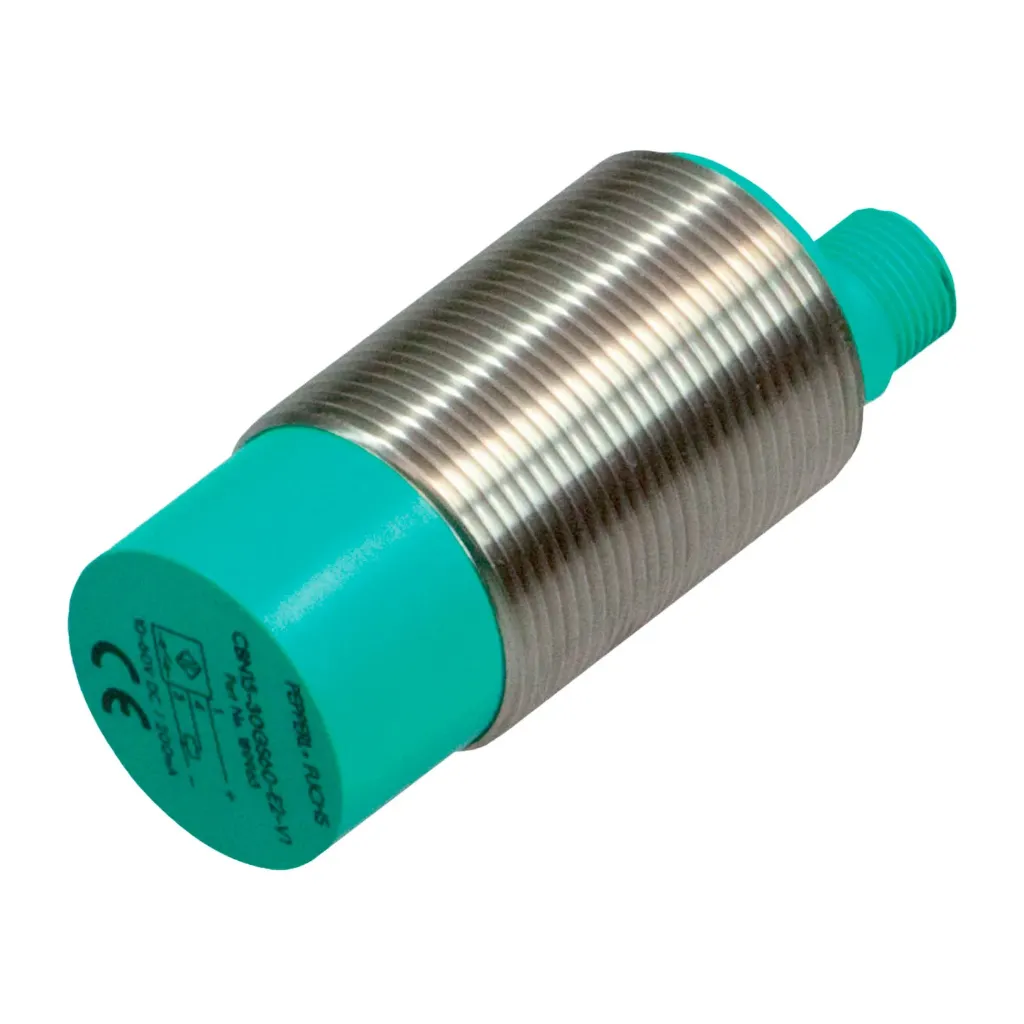

Sensor Capacitivo CCN15-30GS60-A2-V1 Ø30mm R=15MM Pepperl+Fuchs

El CCN15-30GS60-A2-V1 es un sensor de proximidad capacitivo de la marca Pepperl+Fuchs. Este sensor está diseñado para la detección fiable de objetos, ya sean metálicos o no metálicos, como líquidos, polvos, plásticos o vidrio. Su cuerpo cilíndrico de 30 mm de diámetro (rosca M30) y su carcasa robusta lo hacen adecuado para la mayoría de las aplicaciones industriales. La distancia de conmutación nominal es de 15 mm, y su salida es de tipo PNP, con contacto Normalmente Abierto (NA). La conexión se realiza a través de un conector M12 de 4 pines, garantizando una fácil integración y mantenimiento.

Características Principales

• Tipo de Sensor: Sensor de proximidad capacitivo.
• Fabricante: Pepperl+Fuchs.
• Modelo: CCN15-30GS60-A2-V1. La nomenclatura del modelo indica sus principales características:
  • CCN: Serie de sensores capacitivos.
  • 15: Indica la distancia de conmutación nominal del sensor, que es de 15 mm.
  • 30GS: Se refiere al diámetro del cuerpo del sensor, que es de 30 mm y tiene forma cilíndrica con rosca M30.
  • 60: Código que indica la longitud del cuerpo del sensor y la serie específica.
  • A2: Se refiere al tipo de salida. Es una salida de 3 hilos DC, PNP con contacto Normalmente Abierto (NA).
  • V1: Especifica el tipo de conexión eléctrica. Es un conector M12 de 4 pines estándar.
• Distancia de Detección: 15 mm. La distancia de detección efectiva puede variar en función del material del objeto (por ejemplo, es menor para objetos no metálicos que para objetos metálicos).
• Tipo de Salida: PNP, Normalmente Abierto (NA). Esto significa que la salida se activa (proporciona un voltaje positivo) cuando se detecta un objeto dentro del rango de detección.
• Tipo de Montaje: Generalmente diseñado para montaje no empotrado (non-flush).
• Principio de Detección: Crea un campo eléctrico capacitivo. Cuando un objeto entra en este campo, cambia la capacitancia del sensor, lo que provoca la conmutación de la salida.
• Tensión de Alimentación: Típicamente de 10 a 30 V CC.
• Construcción: Cuerpo de plástico (PBT o similar) o metal, que le confiere una buena resistencia mecánica.

Beneficios

• Detección Versátil: A diferencia de los sensores inductivos, los sensores capacitivos pueden detectar tanto objetos metálicos como no metálicos. Esto los hace ideales para detectar líquidos, granulados, polvos, plásticos, vidrio y madera.
• Control de Nivel sin Contacto: Son perfectos para el control de nivel en tanques o depósitos de materiales, ya que pueden detectar la presencia de materiales a través de las paredes no metálicas de los contenedores.
• Instalación Sencilla: La conexión a través del conector M12 estandarizado permite una instalación y un reemplazo rápidos, minimizando el tiempo de inactividad.
• Robustez y Fiabilidad: Su construcción en un cuerpo cilíndrico de 30 mm lo protege contra impactos y vibraciones, garantizando una larga vida útil en entornos industriales.
• Sensibilidad Ajustable: Muchos sensores capacitivos, incluido este, permiten ajustar la sensibilidad, lo que facilita su adaptación a las diferentes propiedades del material a detectar.

Aplicaciones Comunes

• Control de Nivel: Detección del nivel máximo o mínimo de líquidos o materiales a granel en tolvas, tanques o silos.
• Industria Alimentaria: Detección de envases, botellas o productos a través de paredes de plástico o vidrio.
• Industria Plástica y de Caucho: Detección de gránulos o la presencia de piezas plásticas en moldes o transportadores.
• Maquinaria de Embalaje: Detección de la presencia de cajas de cartón, etiquetas u otros materiales de embalaje.
• Control de Flujo de Materiales: Monitoreo del flujo de polvos, arenas o granulados en sistemas de tuberías.
