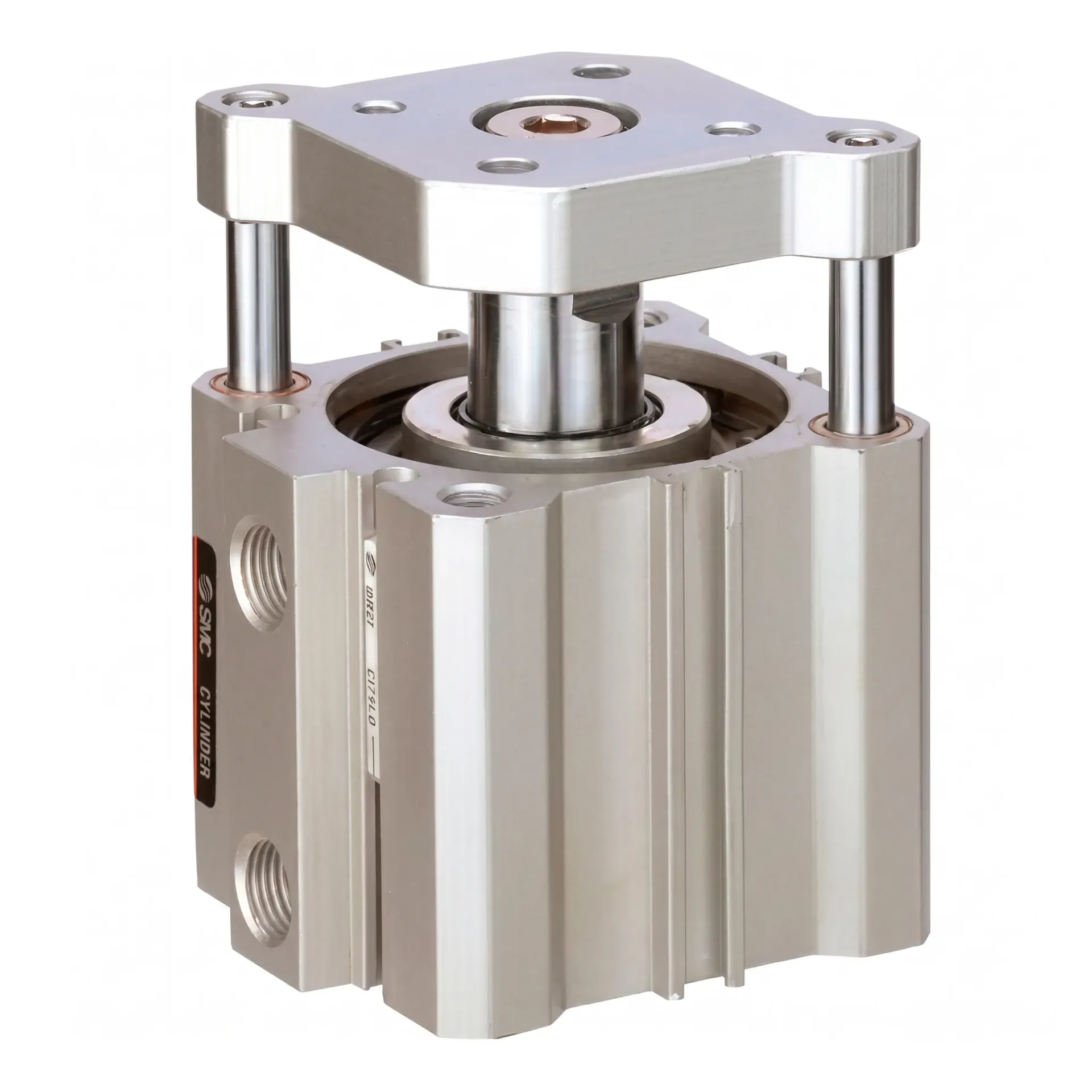

El CDQMB20-10 es un cilindro neumático compacto con guías integradas fabricado por SMC Corporation, perteneciente a la serie CQM. Este actuador lineal combina el diseño de perfil bajo de un cilindro compacto con una placa frontal conectada a dos varillas de guía paralelas. Esta estructura integrada evita que el vástago gire y le permite soportar cargas laterales e impactos significativos, eliminando la necesidad de diseñar herrajes de guiado externos adicionales.
Especificaciones Técnicas
Función del Producto: Actuador/Cilindro neumático lineal compacto guiado (antigiro).
Modelo: CDQMB20-10.
Fabricante: SMC Corporation.
Diámetro del Émbolo (Bore): Ø20 mm, excelente para fuerzas moderadas en espacios reducidos.
Carrera (Stroke): 10 mm, diseñado para movimientos muy cortos, rápidos y de alta precisión.
Tipo de Acción: Doble efecto (Double Acting), requiere aire comprimido tanto para la extensión como para la retracción.
Mecanismo Antigiro/Guiado: Incluye una placa delantera de acero acoplada a dos pasadores de guía que corren paralelos al vástago principal.
Magnetismo Integrado (C): Cuenta con un imán interno en el émbolo, diseñado para el montaje directo de sensores magnéticos de posición (autoswitches, como las series D-M9P, D-M9B, etc.) en las ranuras del cuerpo.
Amortiguación: Amortiguación elástica (Rubber bumper) en ambos extremos para mitigar el impacto del émbolo al final del recorrido.
Presión de Operación: 0.05 a 1.0 MPa (7.3 a 145 psi).
Ventajas y Beneficios
Resistencia a Cargas Laterales: Al integrar las varillas de guía, el cilindro absorbe los esfuerzos de torsión y las fuerzas laterales directamente en su estructura, evitando que el vástago principal se doble o se desgaste de forma prematura.
Precisión Antigiro Extrema: Mantiene la placa frontal perfectamente alineada durante todo el recorrido, garantizando que la herramienta o pieza sujeta no rote (precisión de no rotación típicamente de $\pm0.1^{\circ}$ o menos).
Diseño Compacto Todo en Uno: Al integrar el cilindro y las guías en un solo bloque de aluminio anodizado, ahorra hasta un 45% de espacio y reduce el peso en comparación con un arreglo de cilindro estándar con guías externas convencionales.
Ranuras para Sensores al Ras: Los sensores magnéticos se deslizan directamente dentro del perfil del cuerpo, quedando protegidos contra golpes mecánicos accidentales.
Aplicaciones Comunes
Dispositivos de Elevación y Tope (Stopper): Utilizado frecuentemente en líneas de transportadores como tope mecánico para detener pallets o cajas en movimiento, donde el impacto lateral es constante.
Sistemas de Sujeción y Clamping con Desplazamiento: Ideal para presionar o sujetar piezas de trabajo donde la superficie de contacto puede generar un esfuerzo angular o asimétrico.
Pick and Place / Manipulación: Montaje en los ejes de brazos mecánicos o pórticos para descender y elevar herramentales o ventosas de vacío de forma totalmente recta y estable.
Líneas de Ensamble Electrónico y Automotriz: Integración en estaciones de trabajo compactas que requieren movimientos cortos de alta repetibilidad y rigidez mecánica.
