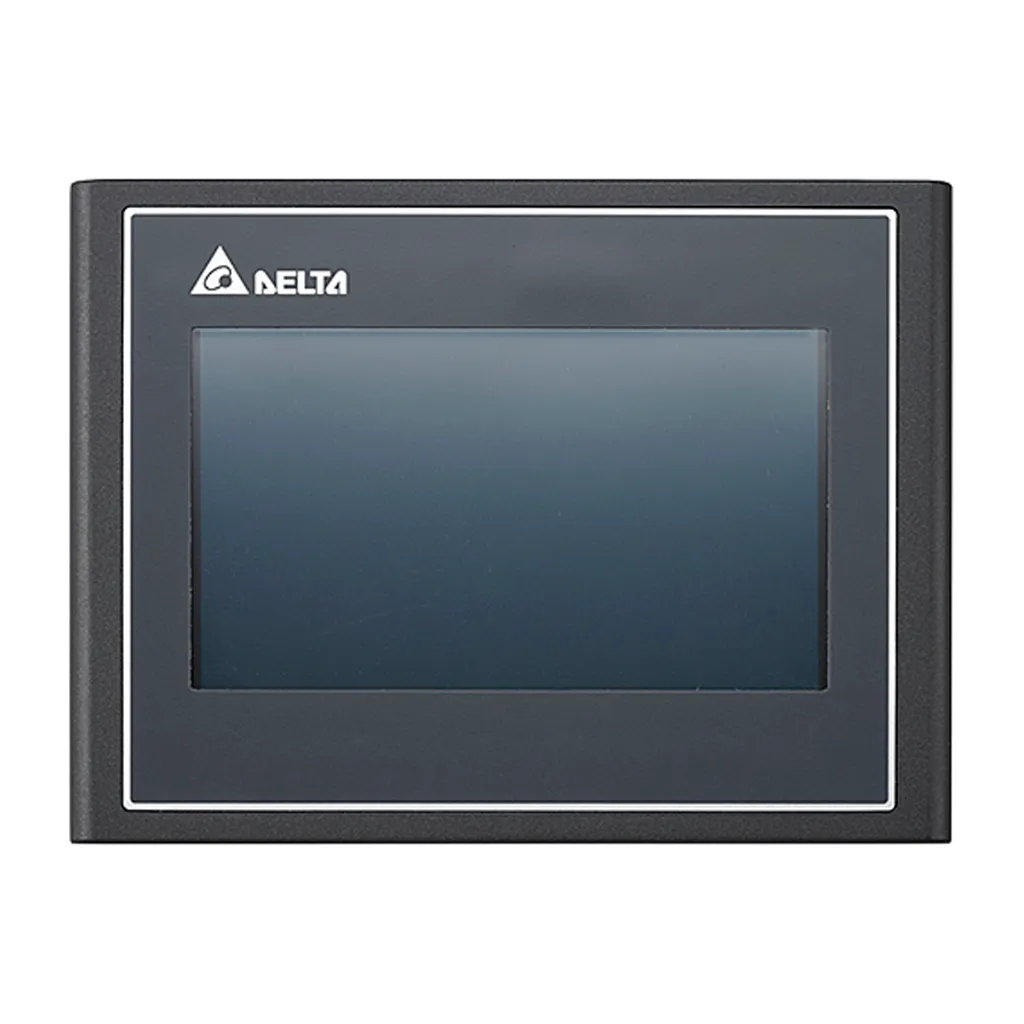

Pantalla HMI 4.3" Ethernet DOP-103WQ Delta

El Delta DOP-103WQ es una Interfaz Hombre-Máquina (HMI) de la Serie DOP-100 (Advanced Type) de Delta Electronics. Estas HMIs son pantallas táctiles a color de alto rendimiento diseñadas para proporcionar una interfaz intuitiva y eficiente entre los operadores y la maquinaria o los sistemas de control industrial (PLCs). El modelo DOP-103WQ cuenta con una pantalla TFT LCD de 4.3 pulgadas, lo que lo hace ideal para aplicaciones compactas que requieren una visualización clara y un control interactivo de los procesos automatizados, con un enfoque en la conectividad Ethernet.

Características Principales

• Tipo de Dispositivo: Interfaz Hombre-Máquina (HMI) / Panel Táctil.
• Serie: DOP-100 Advanced Type. Esta serie se caracteriza por su procesador Cortex-A8 de alta velocidad, gráficos mejorados, un mayor número de puertos de comunicación y enfoque en la conectividad avanzada.
• Tamaño de Pantalla: 4.3 pulgadas TFT LCD.
• Resolución de Pantalla: 480 x 272 píxeles (WQVGA).
• Colores: 65,536 colores, lo que permite una visualización rica y detallada de gráficos y animaciones.
• Panel Táctil: Panel táctil resistivo de 4 hilos, duradero y preciso para la operación en entornos industriales.
• Procesador: Equipado con un procesador Cortex-A8 de alta velocidad, lo que garantiza un rendimiento rápido y una respuesta fluida de la interfaz.
• Memoria Flash: 256 MB.
• Memoria RAM: 256 MB.
• Puertos de Comunicación: Ofrece una amplia gama de opciones de comunicación para conectarse a PLCs, variadores, controladores de temperatura y otros dispositivos:
  • Puerto serial COM1: RS-232, RS-422, RS-485 (configurable).
  • Puerto serial COM2: RS-422, RS-485 (configurable).
  • Puerto serial COM3: RS-232 (dedicado).
  • Puerto Ethernet: 10/100 Mbps (RJ-45), para comunicación Ethernet/IP, Modbus TCP, y otras redes basadas en Ethernet.
  • Puerto USB Host: Para conectar dispositivos USB como unidades flash o impresoras.
  • Puerto USB Cliente: Para la descarga de programas y la comunicación con una PC.
• Software de Programación: Se programa utilizando el software DOPSoft 4.0 (o superior) de Delta, que es un entorno de desarrollo intuitivo para crear pantallas, botones, gráficos y lógicas de control.
• Fuente de Alimentación: Requiere 24 VDC (Corriente Continua).
• Certificaciones: Cumple con certificaciones industriales como CE y UL.
• Grado de Protección (IP Rating): IP65 en el panel frontal, lo que protege contra el polvo y chorros de agua, haciéndolo adecuado para entornos industriales.
• Reloj en Tiempo Real (RTC): Integrado para el registro de datos y eventos con sellado de tiempo.

Beneficios

• Interfaz Intuitiva y Compacta: La pantalla táctil a color en un tamaño de 4.3 pulgadas es ideal para aplicaciones con espacio limitado, permitiendo a los operadores interactuar de forma fácil y visual.
• Alto Rendimiento: El potente procesador Cortex-A8 garantiza una respuesta rápida de las pantallas y una operación fluida.
• Amplia Conectividad Ethernet: El puerto Ethernet es un punto clave, permitiendo la integración en redes industriales modernas (Ethernet/IP, Modbus TCP), esencial para la Industria 4.0.
• Versatilidad de Comunicación Serial: Los múltiples puertos seriales garantizan la compatibilidad con una gran variedad de PLCs y dispositivos más antiguos o con protocolos seriales.
• Robustez Industrial: Su diseño robusto con protección IP65 en el panel frontal y resistencia a entornos industriales asegura una operación fiable a largo plazo.
• Facilidad de Programación: El software DOPSoft es fácil de usar, permitiendo a los usuarios diseñar y personalizar las pantallas de manera eficiente.

Aplicaciones Comunes

• Maquinaria Compacta: Paneles de operador para máquinas de empaque pequeñas, máquinas textiles, equipos de llenado, cortadoras, donde el espacio es un factor crítico.
• Sistemas de Transporte y Manejo de Materiales: Interfaz de control en cintas transportadoras, clasificadores o pequeños sistemas de elevación.
• Automatización de Edificios (BMS): Paneles locales para el monitoreo y control de sistemas HVAC, iluminación o seguridad en zonas específicas.
• Sistemas de Bombeo y Ventilación: Monitoreo y control de bombas o ventiladores en sistemas de tamaño reducido.
• Equipos de Testeo y Medición: Interfaz de usuario para equipos de laboratorio o bancos de prueba.
• Máquinas de Alimentos y Bebidas: Donde se requiere una interfaz compacta y resistente para el control de procesos.
