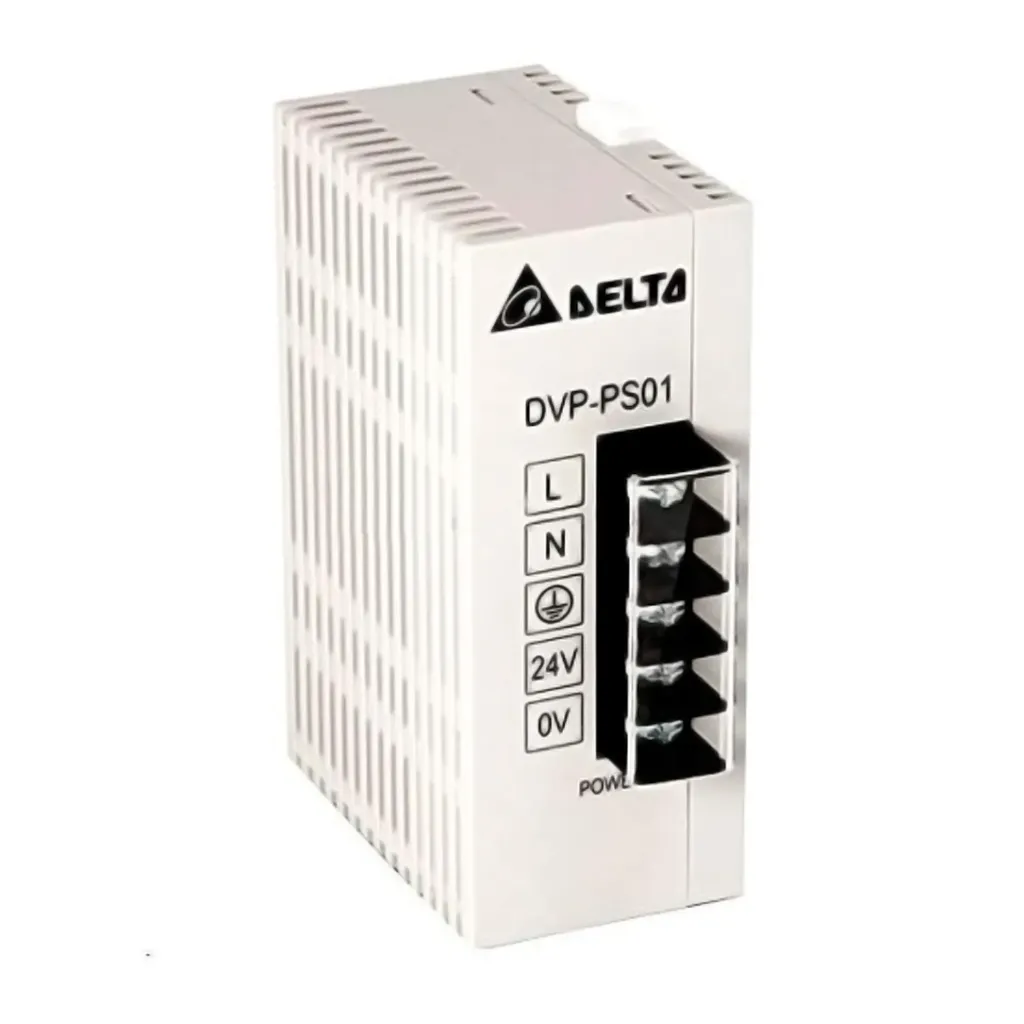

Fuente de alimentación 24 DC, 24W, 1A DVPPS01 Delta

El Delta DVPPS01 es un módulo de fuente de alimentación diseñado específicamente para la serie DVP-S de Controladores Lógicos Programables (PLC) de Delta Electronics. Su función principal es suministrar la energía eléctrica necesaria al bus interno del PLC y a los módulos de expansión conectados, garantizando un funcionamiento estable y fiable de todo el sistema de control. Este módulo opera con un amplio rango de voltaje de entrada de 100 a 240 VCA y proporciona una salida de 24 VCC a 1 Amperio, siendo un componente fundamental para la puesta en marcha de cualquier sistema de automatización basado en la serie DVP-S.

Características Principales

• Tipo de Componente: Módulo de fuente de alimentación (Power Supply Module).
• Serie Compatible: Exclusivamente para los PLCs modulares de la serie DVP-S de Delta Electronics (como DVP-SS2, DVP-SX2, DVP-SA2, DVP-SV2, DVP-SE, etc.).
• Función: Proporciona la alimentación de 24 VCC al backplane (bus interno) de la CPU del PLC y a todos los módulos de expansión conectados (E/S digitales, analógicas, comunicación, etc.).
• Voltaje de Entrada: 100 ~ 240 VCA (Voltaje de Corriente Alterna), con un rango de tolerancia de −15% a +10%.
  • Frecuencia de entrada: 50/60Hz.
• Voltaje de Salida: 24 VCC (±3%) (Voltaje de Corriente Continua).
• Corriente de Salida: 1.0 Amperio (1A) máximo.
• Potencia Nominal: 24 Watts (W).
• Montaje: Diseñado para montaje en riel DIN y se acopla directamente a la CPU del PLC de la serie DVP-S en el extremo izquierdo.
• Conexión: Terminales de tornillo para una conexión de cables de alimentación sencilla y robusta.
• Eficiencia: Típicamente entre 78% y 87% a plena carga.
• Temperatura de Operación: Rango de operación de 0∘C a 55∘C.
• Grado de Protección (IP Rating): IP20 (protegido contra objetos sólidos, sin protección contra agua), adecuado para instalación dentro de un gabinete.
• Protecciones: Incorpora protecciones contra sobretensión de salida, sobrecarga de salida y cortocircuito, asegurando la fiabilidad del PLC y los módulos conectados.
• Indicadores LED: Cuenta con un LED indicador de estado (Power LED) para confirmar que la alimentación está presente y el módulo funciona correctamente.
• Dimensiones Compactas: Diseño delgado que ahorra espacio en el gabinete de control.
• Certificaciones: Cumple con certificaciones relevantes como UL508 y directivas EMC de la Comunidad Europea.

Beneficios

• Compatibilidad Directa: Al ser un módulo de la misma serie, se integra perfectamente con los PLCs DVP-S, garantizando una comunicación y un suministro de energía sin problemas.
• Instalación Sencilla: Su diseño para riel DIN y la conexión lateral directa al PLC facilitan una instalación rápida y sin complicaciones, optimizando el espacio en el panel.
• Suministro Fiable: Proporciona una fuente de alimentación estable y regulada, esencial para el funcionamiento ininterrumpido y la longevidad del sistema PLC.
• Versatilidad de Entrada: El amplio rango de voltaje de entrada de CA permite su uso en diversas regiones y condiciones de red eléctrica sin necesidad de modelos específicos.
• Protecciones Robustas: Las salvaguardas integradas protegen el PLC y los módulos de expansión contra condiciones eléctricas adversas, aumentando la seguridad del sistema.

Aplicaciones Comunes

• Sistemas de Automatización de Maquinaria: Fundamental en cualquier máquina industrial (empaquetado, textiles, montaje, etc.) que utilice un PLC DVP-S como cerebro de control.
• Paneles de Control Industrial: Se instala en el riel DIN dentro de los gabinetes de control para alimentar la CPU del PLC y sus módulos de E/S.
• Automatización de Procesos Pequeños a Medianos: En aplicaciones de control de bombas, ventilación, sistemas de dosificación y otras donde se requiere un PLC modular.
• Sistemas de Control de Iluminación o HVAC: Suministro de energía para los PLCs que gestionan la automatización de edificios o sistemas climáticos.
