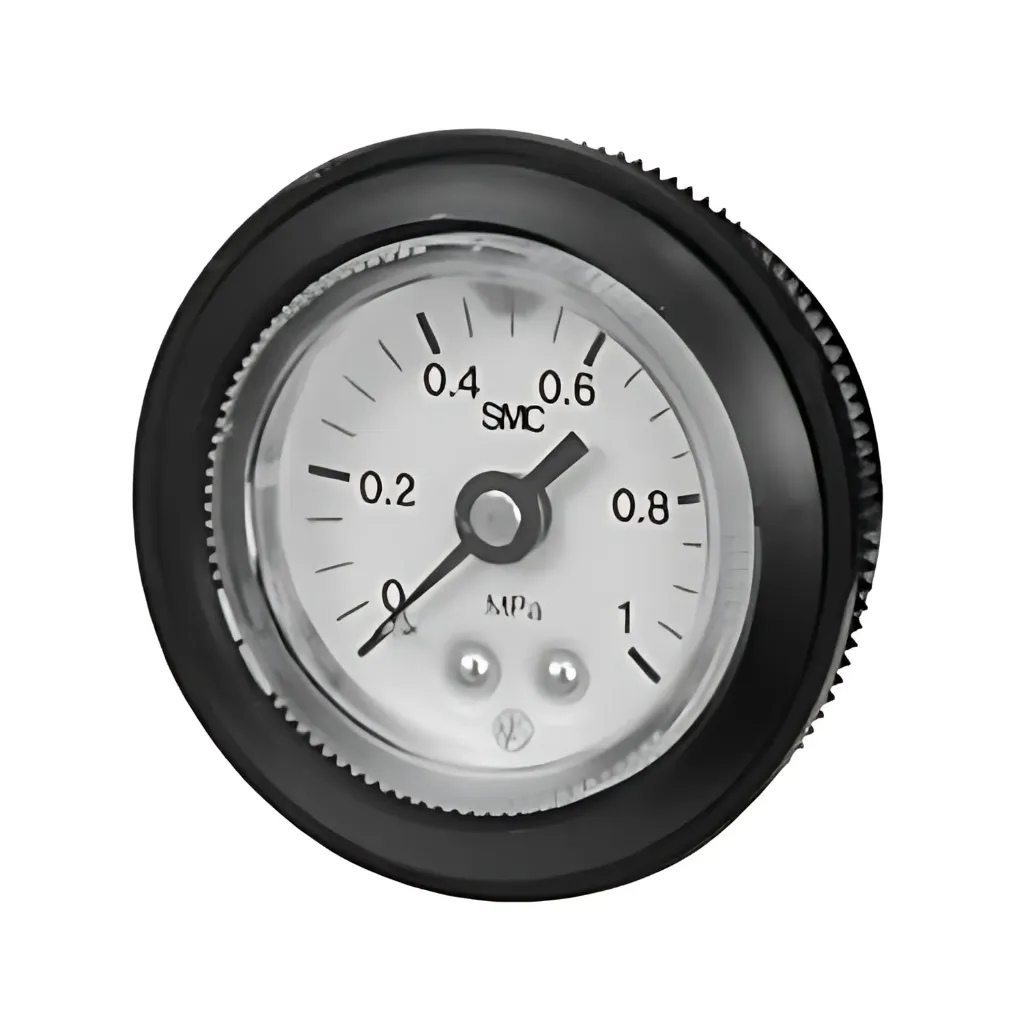

G46-P4-02M-C-X30: Manómetro de Alta Visibilidad para Reguladores AR
El G46-P4-02M-C-X30 es un manómetro (gauge) de precisión diseñado por SMC específicamente para su integración en reguladores de presión y unidades de mantenimiento de la serie AR y AW. Este modelo destaca por su montaje posterior, su carátula clara y su durabilidad en entornos industriales.
Características Principales
Función: Medición visual de la presión de aire comprimido.
Modelo: G46-P4-02M-C-X30.
Fabricante: SMC Corporation.
Diámetro de la Carátula: 42 mm (Serie G46), tamaño estándar para una lectura cómoda en reguladores medianos.
Rango de Presión: Típicamente graduado hasta 0.4 MPa (aprox. 58 psi), ideal para aplicaciones de baja presión o control preciso.
Conexión (02M): Rosca macho de 1/4 NPT con montaje posterior central.
Indicador de Límite (C): Incluye indicadores ajustables de color (verde/rojo) en la carátula para establecer rangos de operación segura visualmente.
Serie Compatible: Diseñado para encajar perfectamente en los reguladores de la serie AR (como el AR20, AR30, AR40).
Beneficios
Lectura Intuitiva: Gracias a los indicadores de zona (C), el operador puede saber de un vistazo si la presión está dentro del rango correcto sin leer los números exactos.
Instalación Compacta: Al ser de montaje posterior, se enrosca directamente en el puerto del manómetro del regulador AR, manteniendo un perfil limpio.
Durabilidad: Construido con materiales resistentes a la vibración y carátula de policarbonato para una larga vida útil.
Aplicaciones Comunes
Reguladores de Presión Serie AR: Es el accesorio estándar para monitorear la presión de salida.
Unidades FRL (Filtro-Regulador-Lubricador): Monitoreo de la presión de línea en sistemas neumáticos principales.
Tableros de Control: Instalación en paneles donde se requiere visualizar la presión de aire de instrumentos.
Relación con el Regulador AR de SMC
El regulador de la serie AR es uno de los más vendidos de SMC debido a su diseño de perilla de bloqueo y eficiencia de flujo. Al combinarlo con el manómetro G46-P4-02M-C-X30, obtienes:
Ajuste Preciso: La perilla del regulador AR permite establecer la presión, mientras que el G46 confirma el valor exacto.
Seguridad: Los indicadores de límite en el manómetro ayudan a prevenir sobrepresiones en actuadores delicados.
Mantenimiento: Facilita la detección de caídas de presión o fugas en el sistema.
