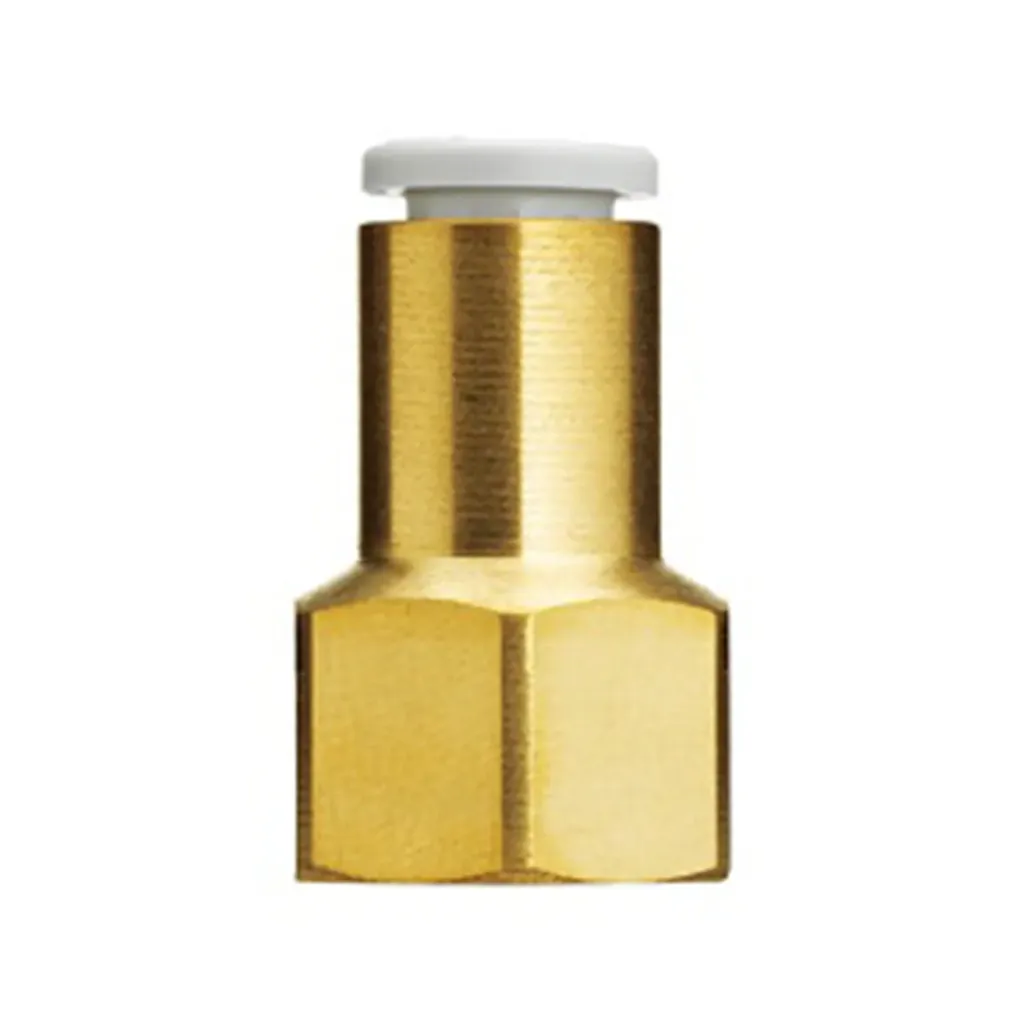

KQ2F06-M5N SMC: Conexión Neumática Recta Hembra (M5 a 6 mm)
El KQ2F06-M5N es un conector neumático recto hembra de la optimizada serie KQ2 de SMC Corporation (perteneciente a la línea global Mass Pro). A diferencia de los conectores macho tradicionales, este componente cuenta con una rosca interna (hembra) métrica M5, lo que permite la conexión directa de mangueras de 6 mm a sensores, interruptores de presión, vástagos roscados o extensiones de tubería macho miniatura.
Su diseño compacto con cuerpo hexagonal exterior de latón niquelado garantiza una excelente durabilidad mecánica y un flujo de aire óptimo en espacios reducidos.
Especificaciones Técnicas
Función del Producto: Conector neumático instantáneo (One-touch) recto hembra.
Modelo: KQ2F06-M5N.
Fabricante: SMC Corporation.
Tipo de Rosca (F): Rosca hembra (interna).
Tamaño de Rosca (M5N): M5 × 0.8 (Métrica estándar). La terminación "N" indica que la sección metálica está fabricada en latón niquelado de alta calidad para protección contra la corrosión.
Conexión de Tubo (06): Puerto instantáneo para manguera neumática con diámetro exterior (OD) de 6 mm.
Presión de Operación: -100 kPa a 1.0 MPa (Totalmente apto para aplicaciones de vacío industrial y presiones de aire de hasta 145 psi).
Materiales: Cuerpo hexagonal de latón niquelado con collarín de liberación rápida en resina de ingeniería PBT.
Ventajas y Beneficios
Conexión Hembra Especializada: Resuelve de forma limpia la necesidad de conectarse a puertos roscados macho (como la salida de un minicilindro, un presostato o una espiga roscada), evitando el uso de adaptadores o coples intermedios que generan más puntos de fuga.
Serie KQ2 de Fuerza Reducida: Esta generación de SMC optimiza la pinza interna de acero inoxidable, reduciendo hasta en un 30% la fuerza necesaria para insertar la manguera y hasta en un 50% la fuerza para liberarla, previniendo que el tubo se raye o se muerda.
Apriete Hexagonal Exterior: Su cuerpo robusto de latón cuenta con caras hexagonales externas que permiten un apriete firme y seguro con una llave española estándar durante la instalación en tableros o herramental.
Compatibilidad de Mangueras: Funciona a la perfección con tubos de Poliuretano (PU), Nylon, Soft Nylon y Poliolefinas, asegurando un agarre hermético bajo vibración continua.
Aplicaciones Comunes
Conexión de Instrumentación y Sensores: Acoplamiento hacia interruptores de presión (presostatos), sensores de flujo o manómetros que cuenten con una salida roscada macho M5.
Actuadores Neumáticos Miniatura: Conexión de alimentación de aire en cilindros compactos o de carrera corta cuyos puertos de trabajo requieran una interfaz hembra local.
Pasamuros y Extensiones de Tablero: Uso como punto de transición para pasar una línea de aire desde un perno roscado macho a través de una placa hacia una manguera de 6 mm.
Herramentales de Robótica Compacta: Ruteo de señales neumáticas en efectores finales (grippers) donde el espacio exige conexiones directas de tamaño M5.
