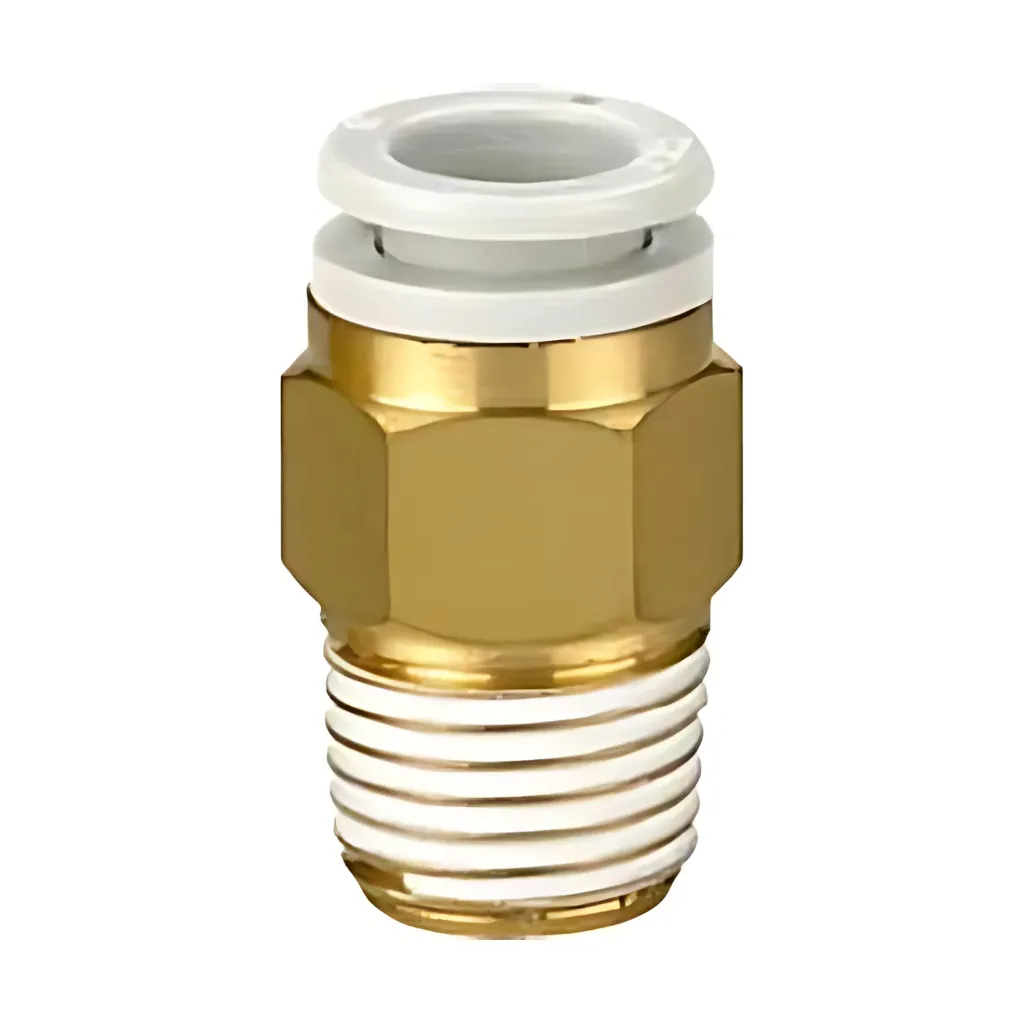

El KQ2H16-02AS es un conector neumático macho recto de la optimizada serie KQ2 de SMC Corporation. Este modelo es una pieza de alta ingeniería y diseño robusto, ya que combina una rosca estándar Rc de 1/4" con un puerto instantáneo para mangueras grandes de Ø16 mm.
Es la solución ideal para aplicaciones que requieren un alto caudal de aire comprimido pero necesitan conectarse a puertos de distribución o válvulas de tamaño intermedio, garantizando una conexión hermética, rápida y sin herramientas.
Especificaciones Técnicas
Función del Producto: Conector neumático instantáneo (One-touch) recto macho.
Modelo: KQ2H16-02AS.
Fabricante: SMC Corporation.
Tamaño de Rosca (02): 1/4".
Tipo de Rosca (Rc): Rosca cónica estándar japonesa/asiática (PT), ampliamente utilizada en equipos de automatización global.
Conexión de Tubo (16): Puerto instantáneo para manguera neumática con diámetro exterior (OD) de 16 mm.
Tipo de Sello (S): Con recubrimiento de sellador de fábrica en la sección roscada (no requiere cinta teflón).
Presión de Operación: -100 kPa a 1.0 MPa (Perfectamente apto para aplicaciones de vacío industrial y presiones de aire de hasta 145 psi).
Cuerpo Hexagonal Exterior: Permite el apriete y ajuste firme con una llave de tuercas estándar desde el exterior durante la instalación.
Ventajas y Beneficios
Transición de Alto Caudal: Permite alimentar líneas principales o actuadores grandes de 16 mm directamente desde bloques de válvulas o salidas de reguladores con puertos de 1/4", optimizando el paso de aire.
Sello Hermético de Fábrica (S): Al contar con el sellador preaplicado en la rosca Rc, agiliza drásticamente el tiempo de ensamble en piso de producción y elimina por completo el riesgo de que trozos de cinta teflón se desprendan e ingresen al circuito neumático, tapando las electroválvulas.
Serie KQ2 de Fuerza Reducida: Esta generación de SMC reduce hasta en un 30% la fuerza necesaria para insertar la manguera y hasta en un 50% la fuerza para liberarla, evitando que el tubo se muerda, raye o sufra daños severos.
Pinza de Sujeción Segura: La pinza interna de acero inoxidable retiene firmemente mangueras pesadas de 16 mm de poliuretano o nylon, asegurando que no haya desconexiones accidentales bajo picos de presión.
Aplicaciones Comunes
Líneas de Alimentación Principal: Conexión desde el bloque de preparación de aire (FRL) hacia colectores o manifolds de válvulas que distribuyen aire a toda una sección de la máquina.
Actuadores Neumáticos Pesados: Suministro de aire para cilindros de gran diámetro (como Ø80, Ø100 mm o mayores) que requieren mangueras de 16 mm para llenarse rápidamente y cumplir con los tiempos de ciclo exigidos.
Sistemas de Vacío Centralizados: Conexión de tuberías de succión de gran diámetro hacia eyectores o bombas de vacío para la manipulación de piezas pesadas.
Maquinaria de Estampado y Embalaje: Aplicaciones industriales robustas donde las mangueras están sujetas a movimientos y presiones constantes.
