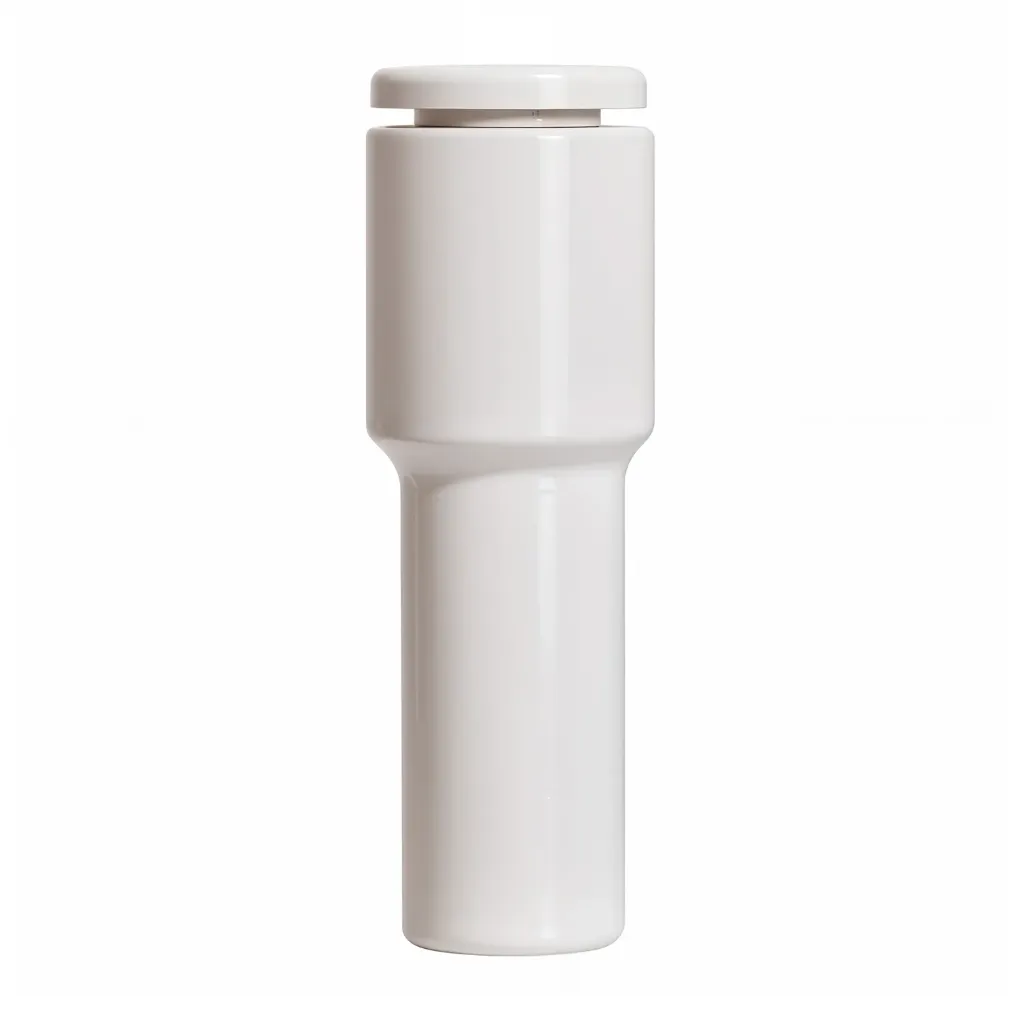

Conexión Reductor 12mm a Manguera 8mm KQ2R08-12A SMC

El SMC KQ2R08-12A es un racor reductor tipo "plug-in" (o de inserción), parte de la versátil Serie KQ2 de racores "One-touch" de SMC Corporation. Este componente está diseñado específicamente para permitir la conexión de una tubería de diámetro exterior más pequeño (8 mm) a un puerto de un racor ya existente que está diseñado para una tubería de diámetro exterior más grande (12 mm). Fabricado con un diseño compacto y ligero, el KQ2R08-12A es una solución eficiente para optimizar la tubería en sistemas neumáticos, ofreciendo una instalación rápida y segura sin herramientas.

Características Principales

• Tipo de Producto: Racor neumático, específicamente un reductor "plug-in" o de inserción.
• Serie: KQ2. La serie KQ2 de SMC es ampliamente reconocida por sus racores "One-touch" (de inserción rápida), que facilitan una conexión y desconexión sencilla y segura de las tuberías. Son una mejora de la serie KQ estándar, ofreciendo un diseño más compacto y una menor fuerza de inserción de la tubería.
• Función Principal: Permite reducir el tamaño de la tubería conectada a un racor o puerto existente. Se inserta en un puerto "One-touch" más grande para acomodar una tubería más pequeña.
• Configuración de Diámetros:
  • Diámetro de inserción (lado del puerto grande): 12 mm. El "12" en el modelo (KQ2R08-12A) indica que este racor se inserta en un racor "One-touch" hembra de 12 mm.
  • Diámetro de la tubería (lado del puerto pequeño): 8 mm. El "08" en el modelo (KQ2R08-12A) indica que este racor acepta una tubería con un diámetro exterior de 8 mm.
• Tipo de Conexión: "One-touch" (inserción rápida) en ambos extremos. Tanto el extremo que se inserta en el racor más grande como el extremo que recibe la tubería más pequeña utilizan el mecanismo "One-touch", lo que garantiza una instalación y liberación sin herramientas.
• Diseño: Recto, compacto y con una forma que se adapta a los puertos "One-touch" estándar de SMC.
• Fluido Compatible: Principalmente aire comprimido y agua (no congelante).
• Rango de Presión de Operación: Típicamente de -100 kPa a 1 MPa (aproximadamente -14.5 PSI a 145 PSI). Compatible con operación a vacío.
• Rango de Temperatura de Operación:
  • Para aire: -5 °C a 60 °C.
  • Para agua: 0 °C a 40 °C (sin congelación).
• Materiales: Generalmente, el cuerpo es de resina (PBT), con garras de sujeción de acero inoxidable y sellos de NBR (caucho de nitrilo butadieno). Estos materiales aseguran una conexión hermética, durabilidad y ligereza.
• Ligero y Compacto: Su diseño optimizado contribuye a reducir el tamaño general y el peso de los sistemas neumáticos.

Beneficios

• Flexibilidad en el Diseño de Tuberías: Permite adaptar el tamaño de las tuberías en un sistema existente sin necesidad de cambiar los racores principales, optimizando el uso de materiales y el espacio.
• Instalación Extremadamente Rápida: La tecnología "One-touch" en ambos extremos del reductor facilita un montaje y desmontaje casi instantáneo, ahorrando tiempo y costos de mano de obra.
• Ahorro de Espacio: Su diseño compacto permite reducir la longitud de los racores en línea y el espacio total requerido para la tubería.
• Conexión Fiable y sin Fugas: El diseño de sellado de alta calidad y el sistema de sujeción de la tubería garantizan una conexión robusta y hermética, incluso bajo vibración y fluctuaciones de presión.
• Reducción de Inventario: Al poder adaptar racores existentes, puede disminuir la necesidad de tener una gran variedad de tamaños de racores en stock.
• Compatibilidad Amplia: Funciona eficazmente con tuberías de nylon y poliuretano, los tipos más comunes en sistemas neumáticos.

Aplicaciones Comunes

• Optimización de Líneas Neumáticas: Ideal para ajustar el diámetro de la tubería a la necesidad de caudal de un componente específico (ej. un cilindro pequeño alimentado desde una línea principal más grande).
• Adaptación de Racores Existentes: Permite reutilizar racores de un tamaño de tubería mayor al cambiar la configuración del sistema, simplemente añadiendo este reductor.
• Paneles de Control y Armarios Eléctricos: Para enrutamientos de aire eficientes y compactos donde diferentes diámetros de tubería son necesarios.
• Maquinaria de Automatización: En procesos donde se requiere ramificar o reducir el flujo de aire a diferentes actuadores o dispositivos que operan con menores caudales.
• Sistemas de Detección y Control: Para conectar líneas de señal o de control de menor diámetro a puntos de distribución o válvulas más grandes.
• Cualquier Sistema Neumático Modular: Donde la flexibilidad para adaptar diámetros de tubería de forma rápida y sencilla es ventajosa.
