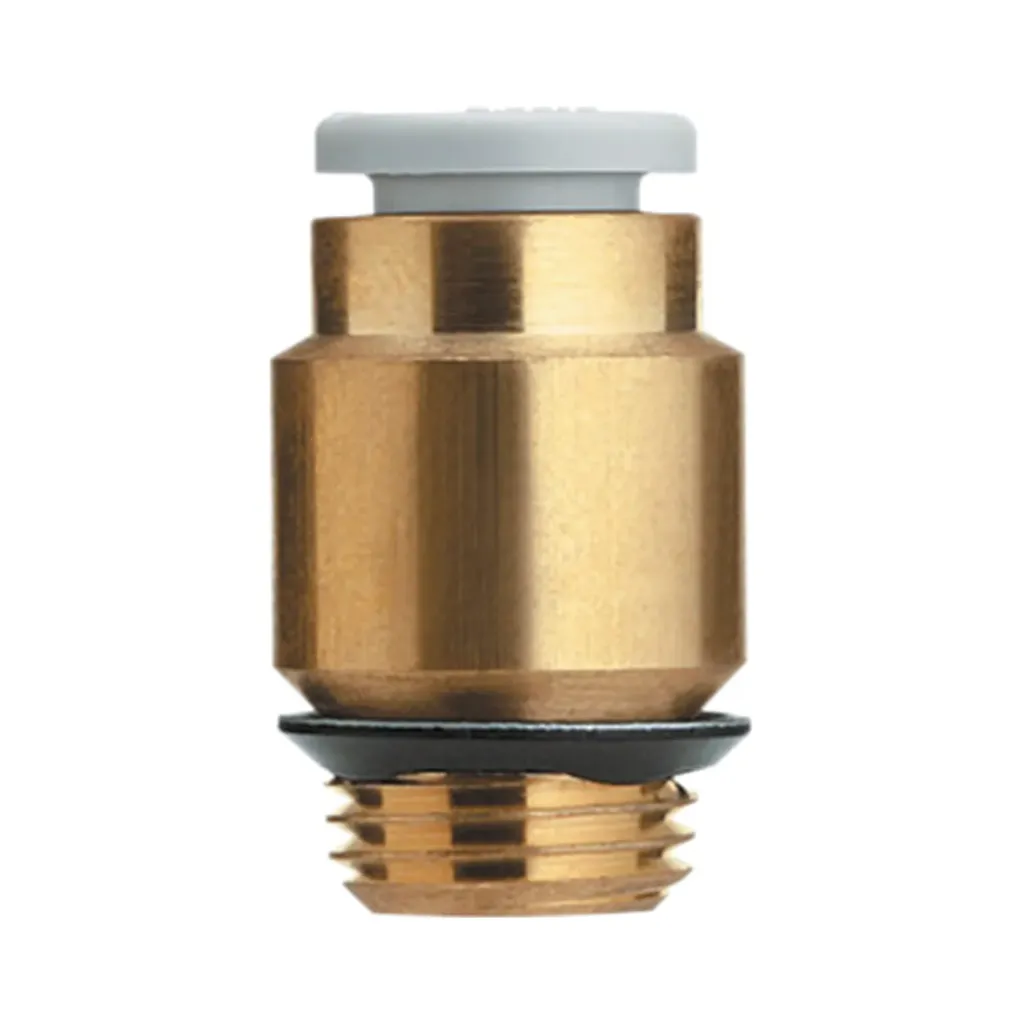

El KQ2S06-U01A es un conector neumático recto de alta ingeniería fabricado por SMC Corporation, perteneciente a la renovada y optimizada serie KQ2. Este modelo destaca por su diseño con rosca universal "U" de SMC y un cuerpo de ajuste hexagonal interno. Al ser un conector instantáneo (One-touch), permite realizar conexiones de manguera de forma limpia, rápida y segura en espacios sumamente reducidos, garantizando una excelente eficiencia de flujo.
Especificaciones Técnicas
Función del Producto: Conector neumático instantáneo recto macho.
Modelo: KQ2S06-U01A.
Fabricante: SMC Corporation.
Diseño del Cuerpo (S): Hexagonal interno. El exterior del conector es cilíndrico y liso, y el apriete se realiza introduciendo una llave Allen por el interior del puerto, lo que permite instalar conectores muy juntos entre sí.
Tipo de Rosca (U): Rosca Universal de SMC. Su diseño cónico especial con sello elástico integrado la hace mecánicamente compatible con puertos hembra NPT, Rc (PT) y G (PF) de 1/8".
Tamaño de Rosca (01): 1/8".
Conexión de Tubo (06): Puerto instantáneo para manguera neumática con diámetro exterior (OD) de 6 mm.
Tipo de Sello (A): Sello de junta elástica integrado en la rosca (no requiere cinta teflón).
Presión de Operación: -100 kPa a 1.0 MPa (apto para vacío y presiones de hasta 145 psi).
Materiales: Latón niquelado de alta calidad para la sección roscada y resina de ingeniería para la pinza de sujeción del tubo.
Ventajas y Beneficios
Ahorro de Espacio Extremo (Hexagonal Interno): Al no requerir espacio exterior para una llave de tuercas convencional, los conectores de la serie KQ2S se pueden montar pegados uno tras otro en bloques de distribución o válvulas compactas, reduciendo drásticamente el tamaño del tablero neumático.
Compatibilidad Global con la Rosca "U": Elimina por completo las dudas e incompatibilidades en el piso de remate. Un mismo conector sirve para maquinaria americana, europea o asiática de 1/8".
Instalación Limpia y Exprés: La manguera de 6 mm se conecta simplemente empujándola con la mano. Además, gracias a su junta de sello integrada en la rosca, te olvidas de aplicar teflón o selladores líquidos, evitando residuos dentro del circuito de aire.
Fuerza de Sujeción Optimizada: La pinza interna sujeta la manguera firmemente sin morderla ni dañarla, facilitando su liberación al presionar el collarín.
Aplicaciones Comunes
Bloques de Electroválvulas Manifold: Ideal para instalarse en los puertos de trabajo (A y B) de bancos de válvulas compactas (como las series SY o JSY) donde el espacio entre estaciones es milimétrico.
Islas de Conectores y Tableros: Distribución de aire comprimido en gabinetes de control neumático con alta densidad de conexiones.
Líneas de Vacío y Presión: Sistemas de manipulación industrial (Pick and Place) que utilicen mangueras de 6 mm para actuadores o ventosas pequeñas.
Maquinaria de Precisión: Automatización en la industria de semiconductores, médica y de empaque electrónico.
