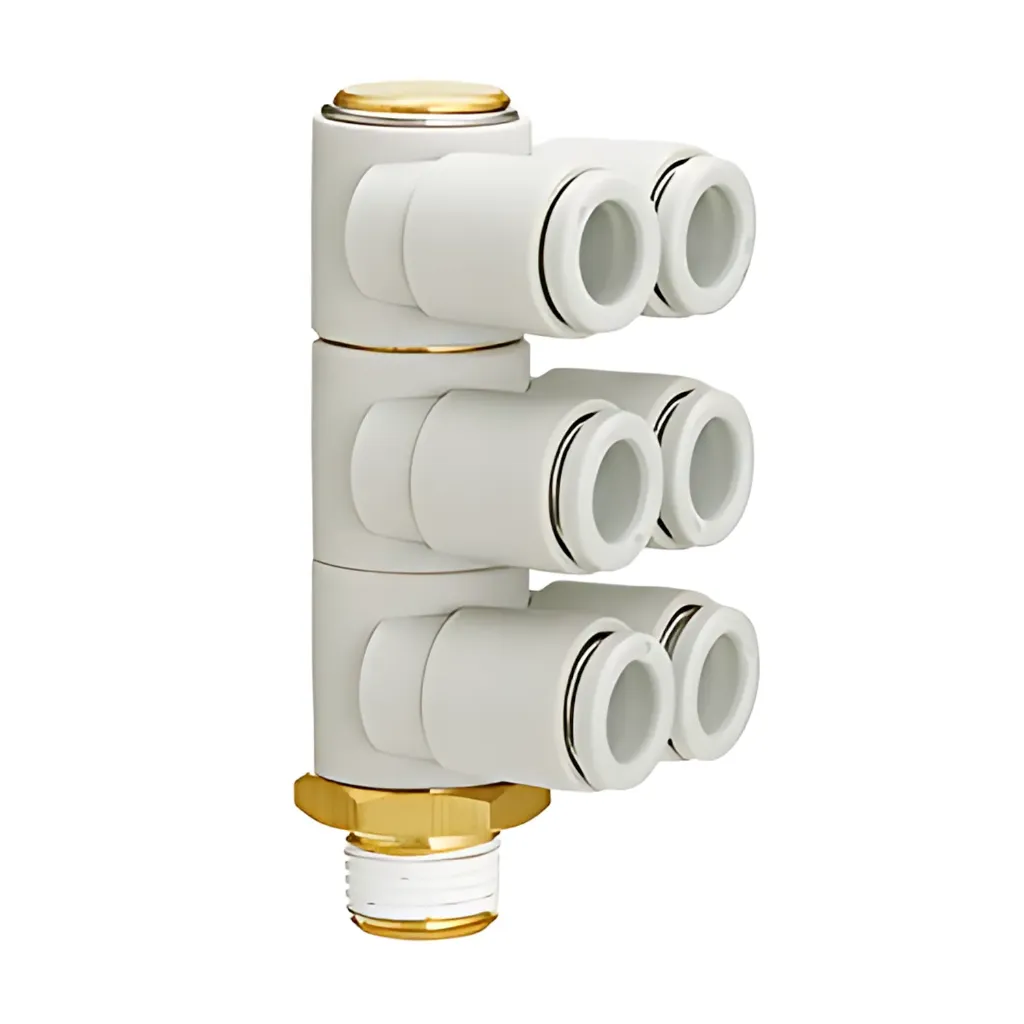

El KQ2ZT06-03AS es un conector neumático especial de alto rendimiento y ramificación fabricado por SMC Corporation, perteneciente a la renovada serie KQ2. Este componente tiene la función de un colector o distribuidor tipo Múltiple Séxtuple (Branch Triple Branch) en configuración de codo.
Su diseño inteligente permite ramificar de forma directa una sola entrada de alimentación de aire con rosca Rc de 3/8" hacia 6 salidas neumáticas independientes para manguera de 6 mm, optimizando el flujo, eliminando las caídas de presión y reduciendo espacio en el sistema.
Especificaciones Técnicas
Función del Producto: Conector múltiple séxtuple instantáneo (One-touch).
Modelo: KQ2ZT06-03AS.
Fabricante: SMC Corporation.
Diseño del Cuerpo: Codo de distribución con 3 niveles escalonados dobles (da un total de 6 salidas neumáticas agrupadas de forma compacta).
Tamaño de Rosca (03): 3/8".
Tipo de Rosca (Rc): Rosca cónica estándar japonesa/asiática (PT), totalmente compatible con las líneas de automatización más usadas en el mercado nacional.
Conexión de Mangueras (06): 6 puertos instantáneos para manguera neumática con diámetro exterior (OD) de 6 mm.
Tipo de Sello (A): Con recubrimiento de sellador de fábrica en la sección roscada (no requiere cinta teflón).
Presión de Operación: -100 kPa a 1.0 MPa (Perfectamente apto para aplicaciones de vacío industrial y presiones de aire de hasta 145 psi).
Materiales: Base roscada de latón niquelado con cuerpo distribuidor de resina de ingeniería PBT de alta resistencia.
Ventajas y Beneficios
Ahorro de Espacio Extremo: Sustituye por completo el uso de bloques distribuidores (manifolds) de aluminio pesados y estorbosos, o combinaciones complejas de uniones en "T" o "Y". Este conector centraliza 6 salidas en un solo punto muy reducido.
Ruteo de Mangueras Limpio y Estético: Al tener los puertos escalonados y orientados en una misma dirección, permite que las 6 mangueras de 6 mm viajen paralelas y ordenadas hacia las electroválvulas o actuadores, facilitando la estética del tablero.
Sello Exprés sin Teflón (S): El sellador preaplicado en la rosca de 3/8" asegura un montaje limpio y hermético al instante. Evita que residuos de teflón entren al circuito y dañen los empaques internos de las válvulas.
Cuerpo Orientable de 360°: La sección superior de resina puede girar libremente sobre la base metálica antes de fijar las mangueras, lo que permite acomodar el ángulo de salida perfecto sin importar cómo haya quedado apretada la rosca.
Aplicaciones Comunes
Alimentación Central de Manifolds / Bloques de Válvulas: Conexión ideal para alimentar la presión principal a un banco de electroválvulas compactas (como las series SY o JJSY) que utilicen mangueras de 6 mm para sus puertos de trabajo.
Distribución de Aire en Tableros de Control: Ideal para ingenieros integradores que arman gabinetes neumáticos con alta densidad de componentes y necesitan ramificar aire de forma ultra compacta.
Líneas de Distribución de Vacío: Conexión de 6 ventosas de vacío pequeñas hacia una línea principal de succión de 3/8" conectada al eyector o bomba.
Maquinaria de Alta Velocidad (Pick & Place): Distribución rápida de señales de presión o vacío en efectores finales y herramientas robóticas complejas.
