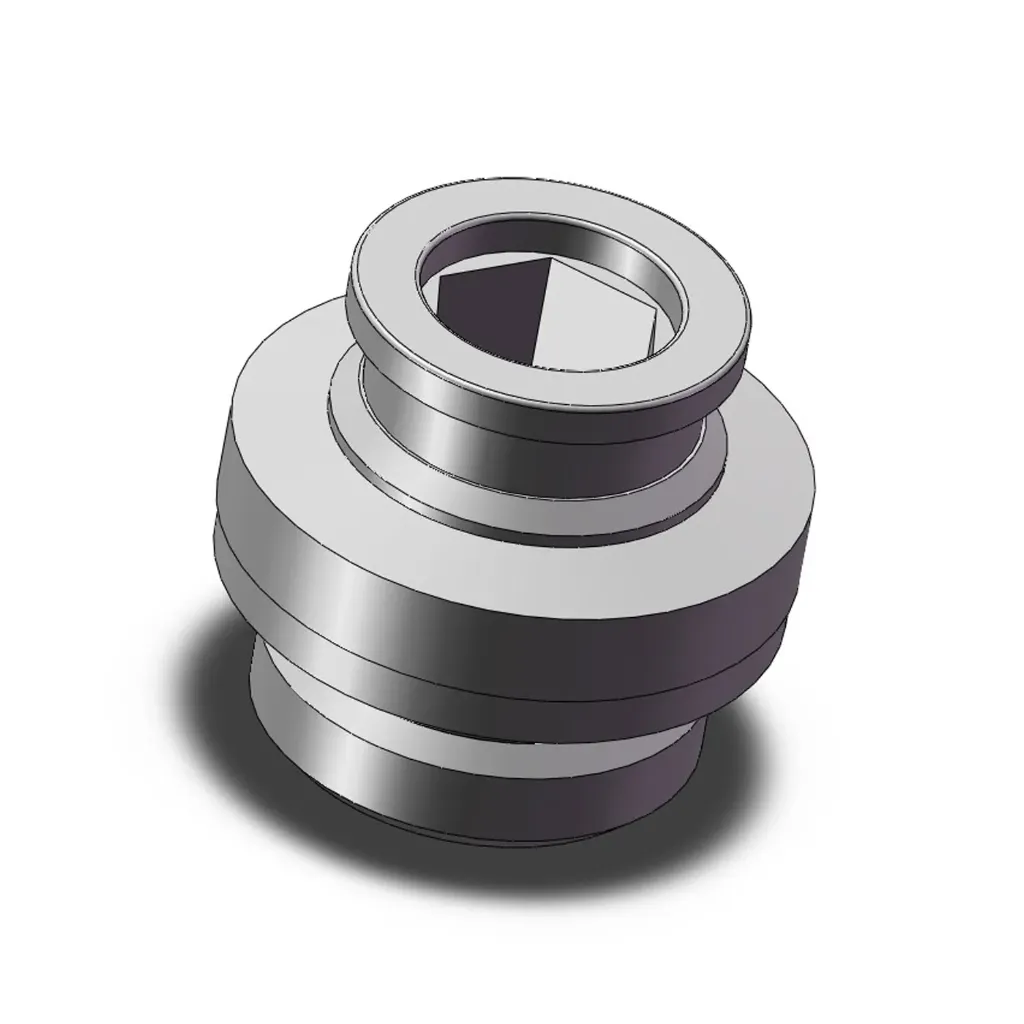

El KQB2S12-G04 es un conector neumático recto macho de la serie KQB2 de SMC Corporation. A diferencia de las conexiones estándar con cuerpo de plástico, toda la estructura externa de la serie KQB2 está fabricada de latón niquelado de alta resistencia.
Este modelo combina una rosca hembra/macho estándar G de 1/2" con un puerto hexagonal interno y un sistema instantáneo (One-touch) para mangueras de 12 mm. Es la solución ideal para entornos con altas temperaturas, proyecciones de fluidos o donde se requiere una robustez mecánica superior.
Especificaciones Técnicas
Función del Producto: Conector neumático instantáneo recto metálico macho.
Modelo: KQB2S12-G04.
Fabricante: SMC Corporation.
Diseño del Cuerpo (S): Hexagonal interno. El exterior del conector es cilíndrico, liso y compacto; el apriete se realiza introduciendo una llave Allen por el interior del puerto, optimizando el espacio.
Tipo de Rosca (G): Rosca cilíndrica/paralela estándar europea (BSP o PF), muy utilizada en bloques de válvulas y actuadores globales.
Tamaño de Rosca (04): 1/2". Incluye una junta de sellado elástica integrada en la base para un cierre hermético inmediato.
Conexión de Tubo (12): Puerto instantáneo para manguera neumática con diámetro exterior (OD) de 12 mm.
Material del Cuerpo: Latón niquelado (Brass) completo, con garras de sujeción de acero inoxidable.
Presión de Operación: -100 kPa a 1.0 MPa (Apto para vacío industrial y presiones de hasta 145 psi).
Rango de Temperatura: -5 a 150 °C (si se usa con mangueras especiales de teflón o FKM), soportando picos de calor muy superiores a los conectores plásticos.
Ventajas y Beneficios
Construcción Totalmente Metálica: El cuerpo de latón niquelado ofrece una excelente resistencia a la corrosión, al desgaste por fricción y a impactos mecánicos directos en el piso de producción.
Ahorro de Espacio (Hexagonal Interno): Al no tener tuercas exteriores, se pueden instalar varios conectores alineados de forma milimétrica en bloques de distribución (manifolds) o cabezales de cilindros grandes, utilizando una simple llave Allen para su montaje.
Resistencia a Altas Temperaturas: Su configuración de materiales le permite operar en zonas con calor radiante alto donde el plástico convencional de los conectores estándar se ablandaría y fallaría.
Sello Hermético G sin Teflón: La rosca paralela G de 1/2" asienta de forma plana sobre el puerto gracias a su empaque elástico integrado, lo que agiliza el ensamble y evita fugas o desprendimientos de material hacia el circuito de aire.
Aplicaciones Comunes
Maquinaria Pesada y Centros de Maquinado (CNC): Ruteo de líneas de aire o fluidos refrigerantes expuestos a virutas metálicas calientes y aceites de corte agresivos.
Industria de Fundición y Vidrio: Conexiones neumáticas locales en zonas de alta temperatura o calor radiante constante.
Bloques Colectores de Alto Caudal: Instalación de alimentación principal en manifolds que manejan mangueras de 12 mm y requieren conexiones compactas y robustas de 1/2".
Industria de Alimentos y Lavado Pesado: Ambientes que utilizan agentes químicos de limpieza donde el plástico estándar se degradaría rápidamente.
