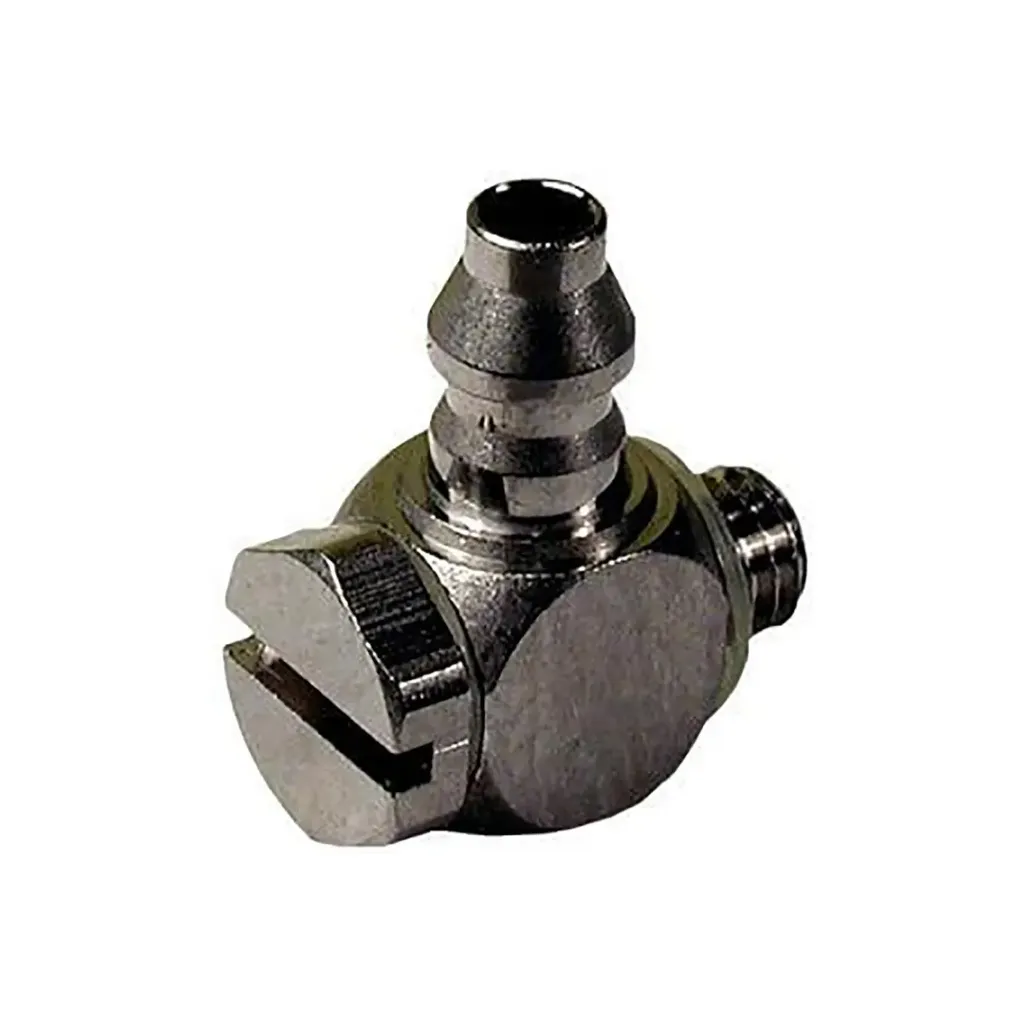

El M-5ALU-6 es un conector neumático miniatura de tipo espiga (barb fitting) fabricado por SMC Corporation. Este componente está diseñado específicamente para conectar mangueras o tuberías de poliuretano o nylon de diámetro pequeño en espacios extremadamente reducidos. Su cuerpo combina una rosca métrica M5 con una espiga para manguera con diámetro interno de 6 mm, ofreciendo una conexión mecánica directa, ligera y confiable sin la necesidad de un cuerpo de conexión rápida estorboso.
Especificaciones Técnicas
Función del Producto: Conector/Acoplamiento miniatura tipo espiga para neumática.
Modelo: M-5ALU-6.
Fabricante: SMC Corporation.
Tipo de Conexión 1 (Rosca): M5 × 0.8 (Métrica macho). Incluye una junta o empaque de sellado integrado para evitar fugas en la base.
Tipo de Conexión 2 (Tubo): Espiga para manguera de Ø6 mm (diámetro interno/externo nominal según la especificación de la manguera suave compatible).
Material del Cuerpo: Aluminio (indicado por las siglas "ALU"), lo que le otorga un peso ultra ligero y una excelente resistencia a la corrosión en comparación con los conectores de latón estándar.
Fluido: Aire comprimido o agua.
Presión de Operación: 0 a 1.0 MPa (0 a 145 psi).
Ventajas y Beneficios
Diseño Ultra Compacto y Ligero: Al ser un conector de espiga miniatura fabricado en aluminio, es ideal para aplicaciones aeroespaciales, robótica médica o herramientas de mano donde cada gramo y milímetro cuenta.
Conexión Segura para Mangueras Suaves: La forma de la espiga está diseñada para retener firmemente mangueras de poliuretano blando (soft polyurethane), garantizando que el tubo no se zafe bajo presiones de trabajo estándar.
Instalación Directa: La rosca M5 permite enroscarlo directamente en los puertos de control de minicilindros, válvulas piloto de solenoide compactas o bloques de distribución pequeños.
Sello Confiable: Al incluir su propio empaque en la rosca M5, no requiere el uso de cinta teflón, lo que agiliza el ensamble en la línea de producción y evita la contaminación del circuito neumático.
Aplicaciones Comunes
Maquinaria Miniatura y Semiconductores: Conexión de líneas de aire en equipos de precisión donde el espacio para herramientas y conectores rápidos normales (one-touch) es inexistente.
Pinzas y Herramientas Robóticas (EOAT): Distribución de aire en los dedos de pinzas neumáticas pequeñas instaladas en brazos robóticos.
Pilotaje de Válvulas: Conexión de las líneas de señales de aire de baja presión hacia los pilotos de válvulas distribuidoras más grandes.
Dispositivos Médicos y de Laboratorio: Sistemas de automatización analítica que manejan flujos de aire o fluidos a pequeña escala.
