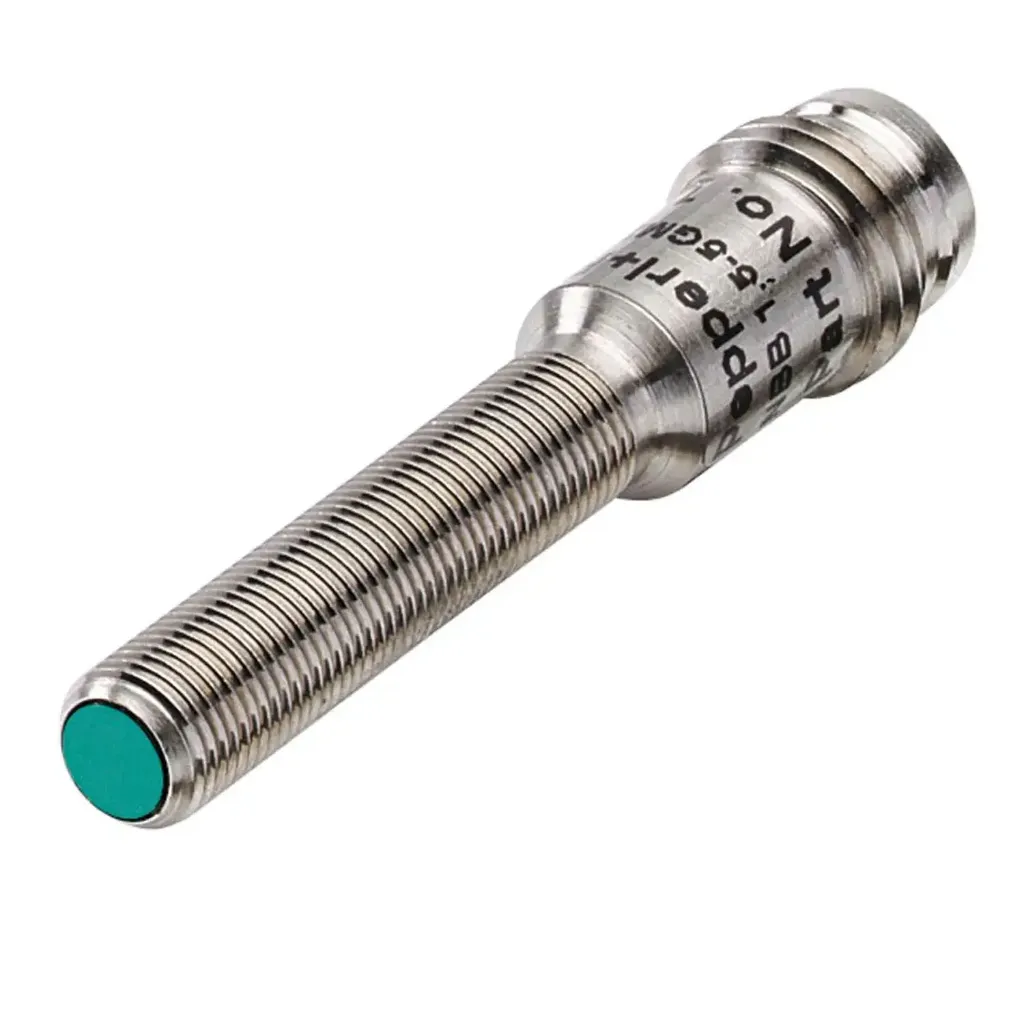

El NBB0,8-5GM25-E2-V3 es un sensor de proximidad inductivo miniatura fabricado por Pepperl+Fuchs. Este componente destaca por su tamaño ultra compacto con un cuerpo roscado de apenas 5 mm de diámetro (M5).
Está diseñado específicamente para la detección precisa y sin contacto de objetos metálicos pequeños en aplicaciones de microautomatización, robótica de alta precisión o maquinaria donde el espacio de montaje es extremadamente crítico y un sensor estándar (como M8 o M12) resultaría demasiado grande.
Especificaciones Técnicas
Función del Producto: Sensor de proximidad inductivo miniatura (detección de metales).
Modelo: NBB0,8-5GM25-E2-V3.
Fabricante: Pepperl+Fuchs.
Diámetro del Cuerpo: M5 × 0.5 (Rosca métrica miniatura).
Distancia Nominal de Detección ($s_n$): 0.8 mm, calibrada para alta precisión en recorridos o tolerancias mecánicas muy cortas.
Tipo de Montaje: Enrasado / Rasante (Flush / Shielded). Puede montarse completamente al ras de la estructura metálica de soporte sin sufrir falsas activaciones.
Tipo de Salida: PNP, función de conmutación Normalmente Abierto (N.O.).
Tipo de Conexión: Conector macho miniatura M8 de 3 pines (V3) integrado en la parte posterior.
Voltaje de Operación: 10 a 30 V CC.
Longitud del Cuerpo (25): 25 mm de longitud total, un perfil ultra bajo para caber en cualquier cavidad.
Material de la Carcasa: Acero inoxidable (sustrato robusto para diámetros pequeños) con cara de detección de LCP (polímero de cristal líquido).
Grado de Protección: IP67, hermético contra polvo y fluidos industriales.
Ventajas y Beneficios
Tamaño Ultra Miniatura (M5): Permite integrar automatización electrónica en herramentales microscópicos, cabezales de impresión, pinzas robóticas pequeñas o micromecanismos neumáticos.
Cuerpo de Acero Inoxidable: Ofrece una excelente resistencia mecánica frente al torque de apriete durante la instalación y una alta durabilidad contra la corrosión en comparación con el latón común.
Montaje Rasante Seguro: Al ser enrasado, el sensor queda protegido físicamente dentro del orificio o bracket de montaje, disminuyendo la exposición a golpes frontales accidentales.
Conexión Rápida M8 (V3): A pesar de ser un sensor miniatura M5, incluye un conector rápido estándar M8 en la parte trasera, lo que facilita enormemente el mantenimiento preventivo y evita tener que lidiar con cables soldados fijos y propensos a trozarse.
Aplicaciones Comunes
Micro-Robótica y Grippers: Sensor de confirmación de sujeción o presencia de piezas pequeñas dentro de pinzas neumáticas miniatura.
Industria de Semiconductores y Electrónica: Posicionamiento y conteo de tarjetas de circuito integrado (PCB), microcomponentes o guías de indexación en máquinas Pick & Place.
Maquinaria Farmacéutica y de Laboratorio: Monitoreo de posición en jeringas automatizadas, dosificadores de precisión o carruseles de viales médicos.
Detección de Fin de Carrera en Cilindros Miniatura: Instalación en los mecanismos externos de carrera de pequeños actuadores neumáticos (como las series de espiga M5 de SMC) para validar la extensión o retracción.
