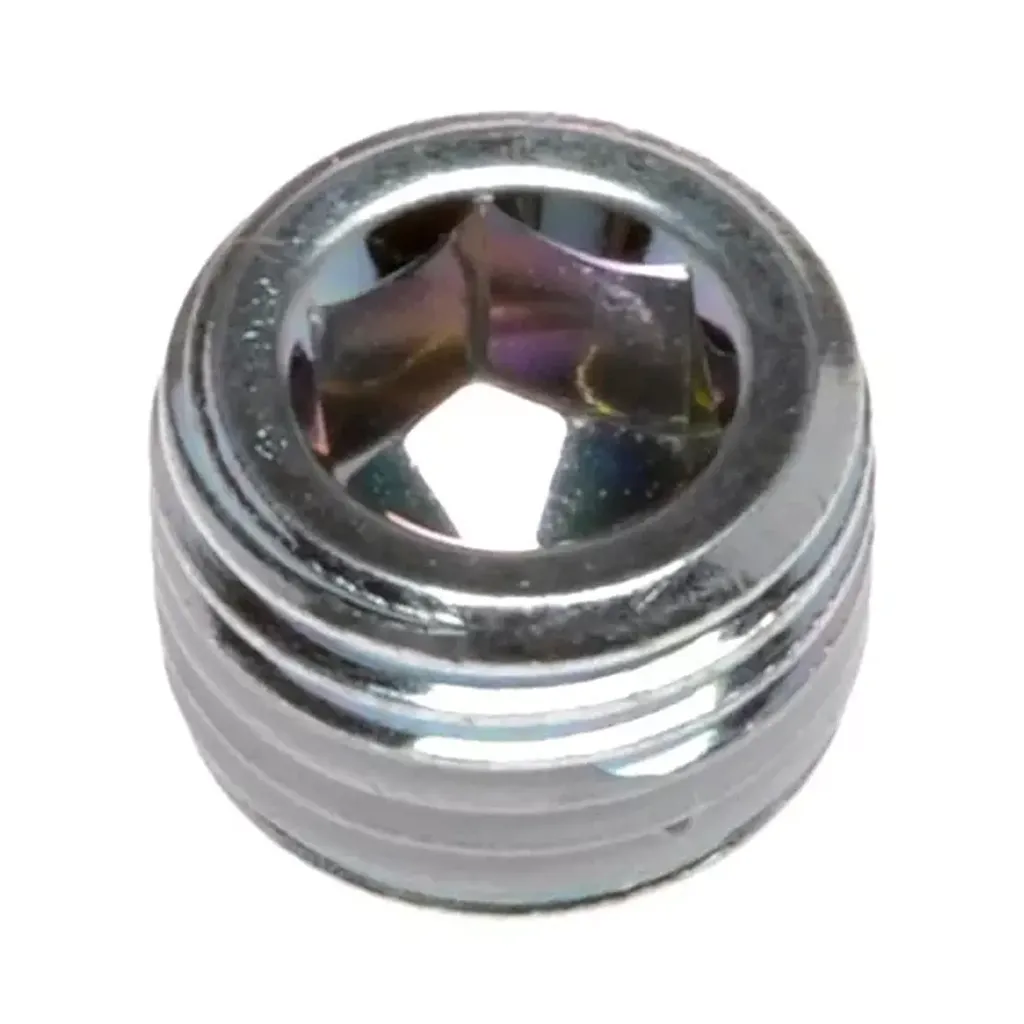

El R(NPT)1/4 es un tapón macho de tipo Allen / pin insertable diseñado para sellar de forma hermética los puertos de conexiones instantáneas (One-touch) que se quedan sin utilizar en bloques de válvulas, colectores, filtros o uniones en "T". A diferencia de los tapones roscados, este componente se introduce directamente a presión como si fuera una manguera neumática, bloqueando el paso del aire al instante y sin necesidad de herramientas o cinta teflón.
Especificaciones Técnicas
Función del Producto: Tapón ciego macho insertable (Plug-in Reducer/Plug).
Modelo Oficial: KQ2P-02.
Fabricante: SMC Corporation.
Diámetro del Pin (Conexión): 1/4" (compatible con cualquier conector instantáneo de la serie en pulgadas de SMC que reciba manguera de 1/4").
Diseño del Cabezal: Tipo Allen / Hexagonal interno o ranurado plano (diseño ultra bajo que optimiza el espacio y no estorba visualmente).
Material: Resina de ingeniería PBT de alta resistencia con pin de sujeción integrado.
Presión de Operación: -100 kPa a 1.0 MPa (Totalmente apto para aplicaciones de vacío industrial y presiones de aire de hasta 145 psi).
Rango de Temperatura: -5 a 60 °C (Aire).
Ventajas y Beneficios
Cancelación de Vías en Segundos: Permite anular o bloquear salidas neumáticas de 1/4" de forma inmediata simplemente empujando el tapón dentro del conector rápido, lo que agiliza el comisionamiento en piso de producción.
Diseño Ultra Compacto a Ras: Al entrar casi por completo en el cuerpo del conector rápido, no deja tramos de manguera salidos ni bultos estorbosos, manteniendo el panel de control estético y limpio.
Desconexión sin Daños: Se retira con la misma facilidad que una manguera normal: sólo se presiona el collarín de liberación del conector y se jala el tapón hacia afuera, quedando listo para ser reutilizado las veces que sea necesario.
Cero Fugas Mecánicas: Su superficie cilíndrica rectificada asegura que las garras internas del conector rápido lo sujeten firmemente, mientras que el empaque interno de la conexión sella al 100% sin requerir teflón o selladores líquidos.
Aplicaciones Comunes
Bloqueo de Estaciones Vacías en Manifolds: Sellado de los puertos de trabajo (A y B) no utilizados en bloques de electroválvulas (como las series SY o JSY).
Modificación de Circuitos Neumáticos: Cancelación temporal de actuadores o líneas de soplado en maquinaria sin necesidad de desmontar toda la tubería o los conectores base.
Pruebas de Presión y Fugas: Tapado rápido de salidas durante las pruebas de hermeticidad y validación de sistemas neumáticos antes de la entrega al cliente final.
