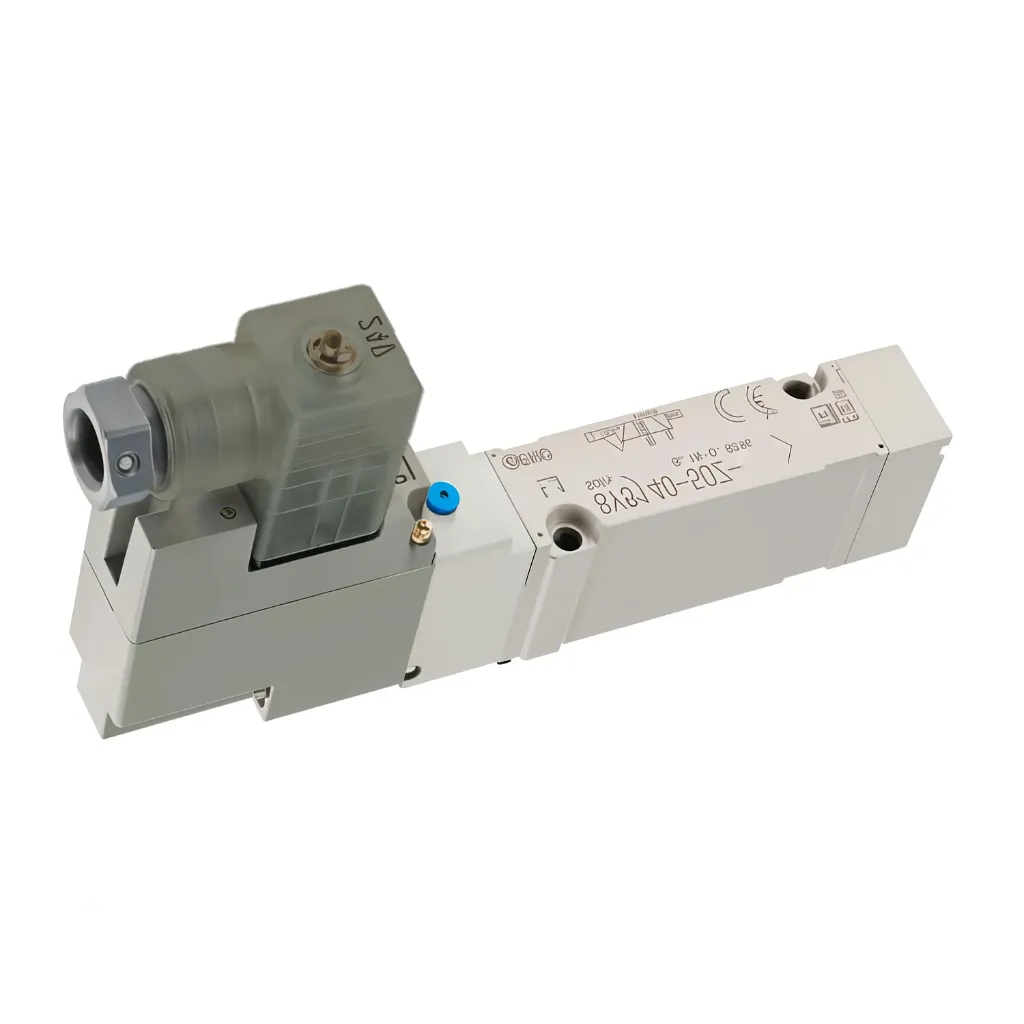

Válvula Solenoide 5/2 24VCD SY5140-5DZ SMC

La SMC SY5140-5DZ es una válvula solenoide direccional de 5 vías y 2 posiciones (5/2), diseñada para montaje en base o manifold, y perteneciente a la Serie SY5000 de SMC Corporation. Esta válvula es esencial para controlar cilindros de doble efecto y otros actuadores neumáticos. Se caracteriza por su accionamiento de solenoide simple (monoestable), un voltaje de 24 VCC, sellos de goma para una mayor durabilidad, y una conexión eléctrica tipo DIN con luz indicadora y supresor de sobretensiones. Su diseño compacto y de alto flujo la convierte en una solución eficiente y fiable para la automatización industrial, especialmente cuando se busca integrar múltiples válvulas en un sistema modular.

Características Principales

• Tipo de Dispositivo: Válvula solenoide direccional.
• Serie: SY5000. Esta serie de válvulas SMC es reconocida por su rendimiento de alto flujo, bajo consumo de energía (típicamente 0.1W estándar), diseño compacto y larga vida útil.
• Función Principal: Controla el inicio, la detención y la dirección del flujo de aire comprimido a los actuadores neumáticos, como cilindros de doble efecto.
• Configuración de Vías/Posiciones: 5 vías y 2 posiciones (5/2 vías). Esto implica:
  • 5 puertos: Un puerto de entrada de presión (P), dos puertos de trabajo (A y B) para las cámaras del cilindro, y dos puertos de escape (EA y EB).
  • 2 posiciones: La válvula conmuta entre dos estados para extender o retraer un actuador de doble efecto.
• Actuación: Solenoide simple (Single Solenoid). La válvula cambia a una posición cuando la bobina se energiza y regresa a su posición original (por resorte) cuando se desenergiza.
• Tipo de Sellado: Sellos de goma (Rubber Seal). Proporcionan una excelente estanqueidad y durabilidad, siendo adecuados para una amplia gama de aplicaciones de aire comprimido.
• Voltaje de la Bobina Solenoide: 24 VCC (Corriente Continua).
• Conexión Eléctrica y Características de la Bobina: Incluye un conector eléctrico tipo DIN, una luz indicadora (LED) que proporciona confirmación visual del estado de energización de la bobina, y un supresor de sobretensiones para proteger la bobina y el circuito de control de picos de voltaje.
• Tipo de Montaje: Montaje en base (Base Mounted). Esto significa que la válvula no tiene puertos roscados directamente en su cuerpo, sino que se monta sobre una base o manifold (bloque colector) que contiene los puertos de aire y las conexiones compartidas. Esto facilita la construcción de sistemas neumáticos compactos y modulares.
• Consumo de Energía: Extremadamente bajo, contribuyendo significativamente a la eficiencia energética del sistema.
• Rango de Presión de Operación: Típicamente de 0.1 MPa a 0.7 MPa (aproximadamente 14.5 PSI a 101 PSI).
• Temperatura de Operación: Rango típico de -10 °C a 50 °C (sin congelación).
• Capacidad de Flujo (Área Efectiva): La serie SY5000 ofrece una alta capacidad de flujo para su tamaño, lo que permite un movimiento rápido y eficiente de los actuadores.
• Manual Override (Anulación Manual): Generalmente incluye un botón de anulación manual no enclavable para pruebas o ajustes temporales.

Beneficios

• Diseño Modular y Compacto: El montaje en base/manifold permite crear sistemas neumáticos muy compactos, reduciendo el espacio necesario y simplificando el diseño de la máquina.
• Reducción de Cableado y Tuberías: Al usar bases o manifolds, se minimiza la cantidad de cableado y tuberías individuales, lo que resulta en instalaciones más limpias, menos propensas a errores y con menos puntos de fuga.
• Alta Eficiencia Energética: El muy bajo consumo de energía de la bobina contribuye a la reducción de los costos operativos a largo plazo.
• Rendimiento Fiable y Duradero: Los sellos de goma y la construcción de alta calidad de SMC aseguran un funcionamiento consistente y una larga vida útil en entornos industriales exigentes.
• Diagnóstico Sencillo: La luz indicadora LED facilita la identificación rápida del estado de la válvula, agilizando la resolución de problemas.
• Protección Eléctrica Mejorada: El supresor de sobretensiones integrado protege los circuitos de control contra daños.
• Alto Flujo para su Tamaño: Permite controlar actuadores de tamaño considerable de manera rápida y eficiente.

Aplicaciones Comunes

• Paneles de Control Neumático: Ideal para construir paneles de válvulas centralizados y compactos en maquinaria de automatización.
• Maquinaria de Ensamblaje y Empaquetado: Control de múltiples cilindros en procesos de sujeción, empuje, llenado, sellado y clasificación.
• Robótica y Equipos de Manipulación: Donde se requiere el control coordinado de varios actuadores neumáticos para movimientos complejos.
• Líneas de Producción Automatizadas: Para gestionar secuencias de operación que involucran múltiples movimientos neumáticos.
• Equipos de Soldadura y Procesamiento: Control de cilindros en prensas, pinzas o dispositivos de posicionamiento.
• Aplicaciones donde el Espacio es Limitado: Su diseño compacto permite la integración en máquinas con restricciones de espacio.
