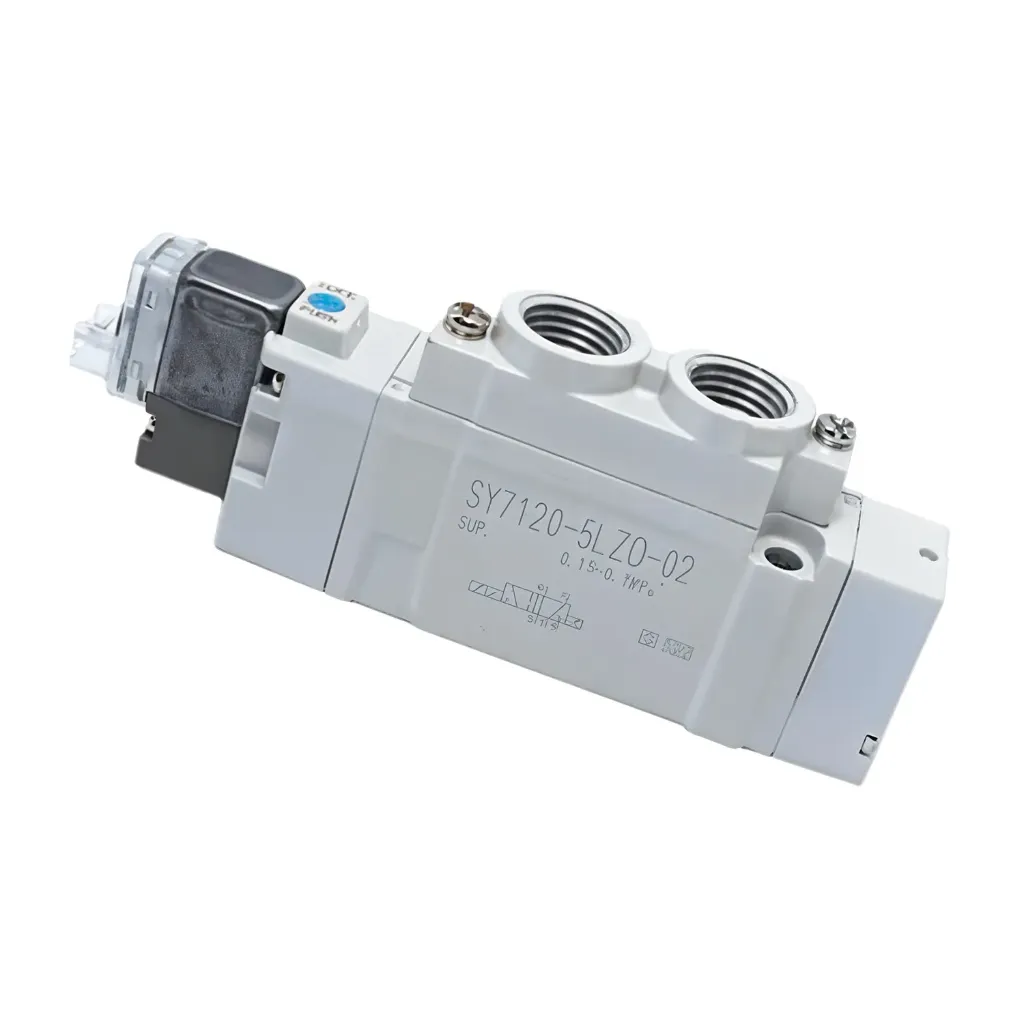

SY7120-5LZD-02: Electroválvula Neumática de 5 Vías y 2 Posiciones (1/4")
La SY7120-5LZD-02 es una electroválvula de pilotaje interno de 5 vías y 2 posiciones (5/2) con un solo solenoide (monoestable), perteneciente a la serie SY de SMC Corporation. Esta serie es ampliamente reconocida en la automatización industrial por su diseño ultracompacto, su alta capacidad de caudal y su excepcional vida útil. Al ser una válvula 5/2 monoestable, está diseñada principalmente para el control de cilindros neumáticos de doble efecto, regresando a su posición inicial por resorte neumático cuando se desenergiza.
Especificaciones Técnicas
Función de la Válvula: 5 vías, 2 posiciones (5/2), Monoestable (Single Solenoid).
Modelo: SY7120-5LZD-02.
Fabricante: SMC Corporation.
Tipo de Actuación: Pilotaje interno (Internal Pilot).
Voltaje de Operación (5): 24 V CC (DC), el estándar más seguro y común en gabinetes de control con PLC.
Conexión Eléctrica (LZ): Salida a cable tipo L (L-plug connector) con una longitud estándar de 300 mm. Incluye una luz indicadora LED para diagnóstico visual rápido y un supresor de picos de voltaje integrado para proteger las salidas del PLC.
Anulación Manual (D): Tipo pulsador con enclavamiento (Slotted locking type), ideal para pruebas de mantenimiento sin necesidad de energizar eléctricamente.
Tamaño de Puerto (02): 1/4" Rc (rosca estándar PT para puertos de trabajo A y B).
Tipo de Montaje (20): Montaje individual en base (Body ported / Base mounted).
Presión de Operación: 0.15 a 0.7 MPa (22 a 102 psi).
Ventajas y Beneficios
Alta Capacidad de Caudal en Cuerpo Compacto: La serie SY optimiza el paso interno del aire, permitiendo mover cilindros de diámetros medianos a grandes con una válvula físicamente muy pequeña.
Diagnóstico Visual Sencillo: La luz LED integrada en el conector tipo L permite que los técnicos verifiquen de inmediato si la válvula está recibiendo la señal de 24V desde el PLC.
Protección Electrónica: El supresor de picos integrado absorbe los retornos de corriente generados por la bobina al apagarse, alargando la vida útil de las tarjetas electrónicas de control.
Seguridad en Mantenimiento: El operador manual con enclavamiento permite fijar la válvula en posición abierta durante tareas de ajuste en la maquinaria, facilitando las pruebas de movimiento mecánico.
Aplicaciones Comunes
Control de Cilindros de Doble Efecto: Es la configuración estándar para extender y retraer actuadores lineales (como la serie CQ2 o MB) en líneas de producción.
Maquinaria de Empaque y Llenado: Automatización de compuertas, desviadores y brazos neumáticos repetitivos.
Sistemas de Transferencia y Paletizado: Manipulación de piezas en estaciones de ensamble donde el espacio para los bloques de válvulas es limitado.
