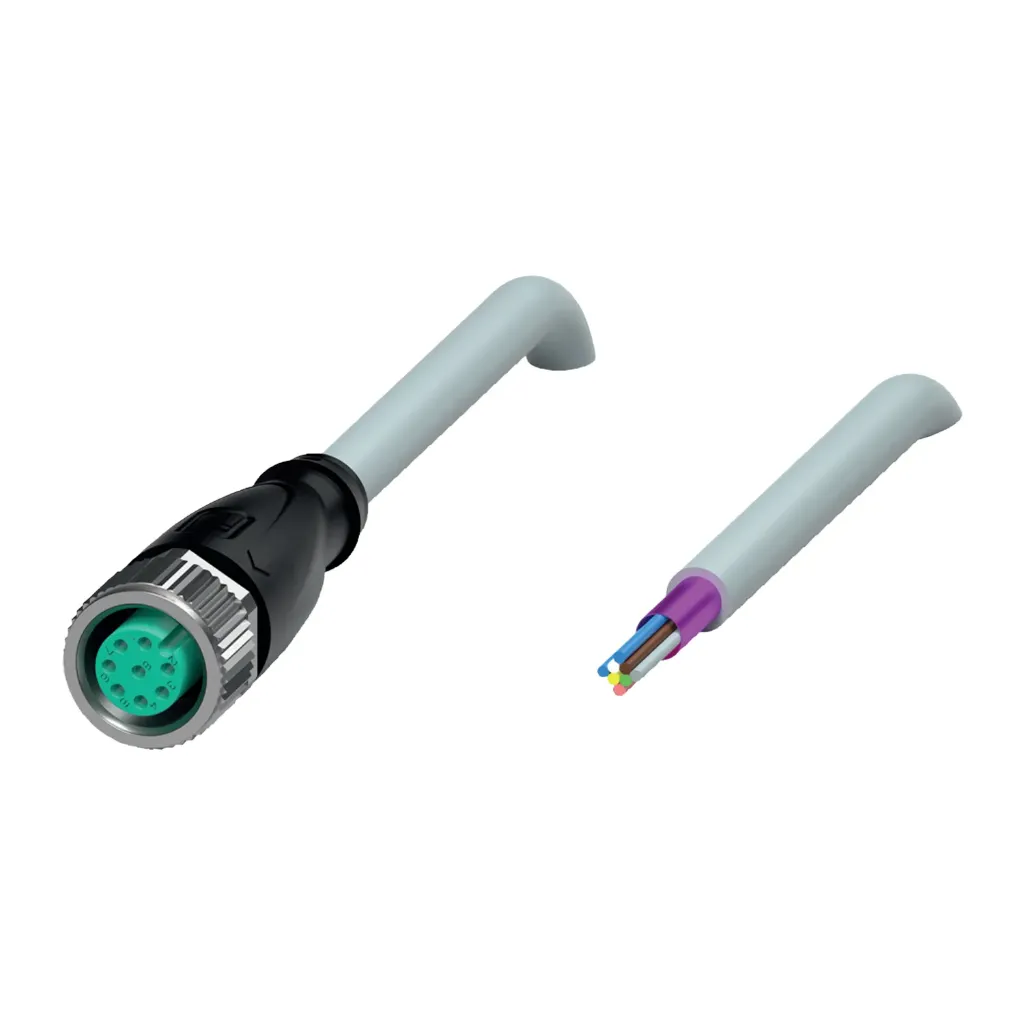

Este componente es un ensamble de cable y conector hembra (Caja de cables / Cordset) diseñado para la transmisión segura de señales de datos y alimentación en entornos industriales automatizados. Gracias a su blindaje integrado (Shielded) y su cubierta que combina los beneficios del PUR y PVC, ofrece una protección excepcional contra las interferencias electromagnéticas (EMI) y una alta resistencia mecánica en aplicaciones con movimiento o presencia de aceites.
Especificaciones Técnicas
Función del Producto: Cable de conexión (Cordset) hembra blindado para sensores y actuadores.
Modelo Base Correcto: V1-G-5M-PUR (Variante Blindada / Shielded).
Fabricante: Pepperl+Fuchs.
Tipo de Conector: M12 × 1 hembra, configuración recta (indicado por la letra G - Gerade / Straight).
Número de Pines: 4 polos (estándar de la serie V1).
Longitud del Cable: 5 metros, ideal para trayectorias medianas desde el sensor en campo hasta el bloque de E/S o tablero de control.
Material de la Cubierta: PUR (Poliuretano) / PVC. Una combinación excelente que brinda la flexibilidad y resistencia química del poliuretano con las propiedades autoextinguibles del PVC.
Blindaje: Malla trenzada de cobre niquelado integrada para una protección de $360^{\circ}$ contra ruidos eléctricos.
Grado de Protección: IP67 / IP68 / IP69, garantizando total hermeticidad frente al agua, polvo y lavados a alta presión.
Mecanismo de Acoplamiento: Tuerca de acero inoxidable o latón niquelado con diseño estriado y sistema de bloqueo moleteado resistente a la vibración.
Ventajas y Beneficios
Inmunidad Total al Ruido Eléctrico (EMI/RFI): Al ser un cable blindado, es indispensable cuando las señales analógicas o digitales de los sensores corren en trayectorias paralelas a cables de potencia de motores, servomotores o variadores de frecuencia (VFD) que generan fuertes campos electromagnéticos.
Cubierta PUR Robusta: El poliuretano ofrece una resistencia superior contra aceites de corte, refrigerantes industriales, grasas y abrasión mecánica, evitando que el cable se vuelva rígido o se agriete con el tiempo.
Diseño Antivibración: La tuerca de acoplamiento del conector M12 cuenta con un seguro mecánico integrado que evita que se afloje debido a los impactos y vibraciones continuas de la maquinaria en piso de remate.
Instalación Segura: Los pines internos están chapados en oro para garantizar una conductividad eléctrica óptima y prevenir la corrosión por humedad a largo plazo.
Aplicaciones Comunes
Conexión de Sensores Especiales: Ideal para conectar sensores analógicos (0-10V / 4-20mA), encoders, sensores de flujo o sistemas de visión donde la pureza de la señal es crítica para la precisión del proceso.
Maquinaria con Variadores de Frecuencia: Ruteo de señales de control en celdas de manufactura automatizadas donde coexisten motores de inducción y sensores de proximidad de alta sensibilidad.
Industria Automotriz y de Máquinas-Herramienta: Conexión de instrumentación en centros de maquinado (CNC) expuestos constantemente a chorros de fluidos de corte y rebabas metálicas.
