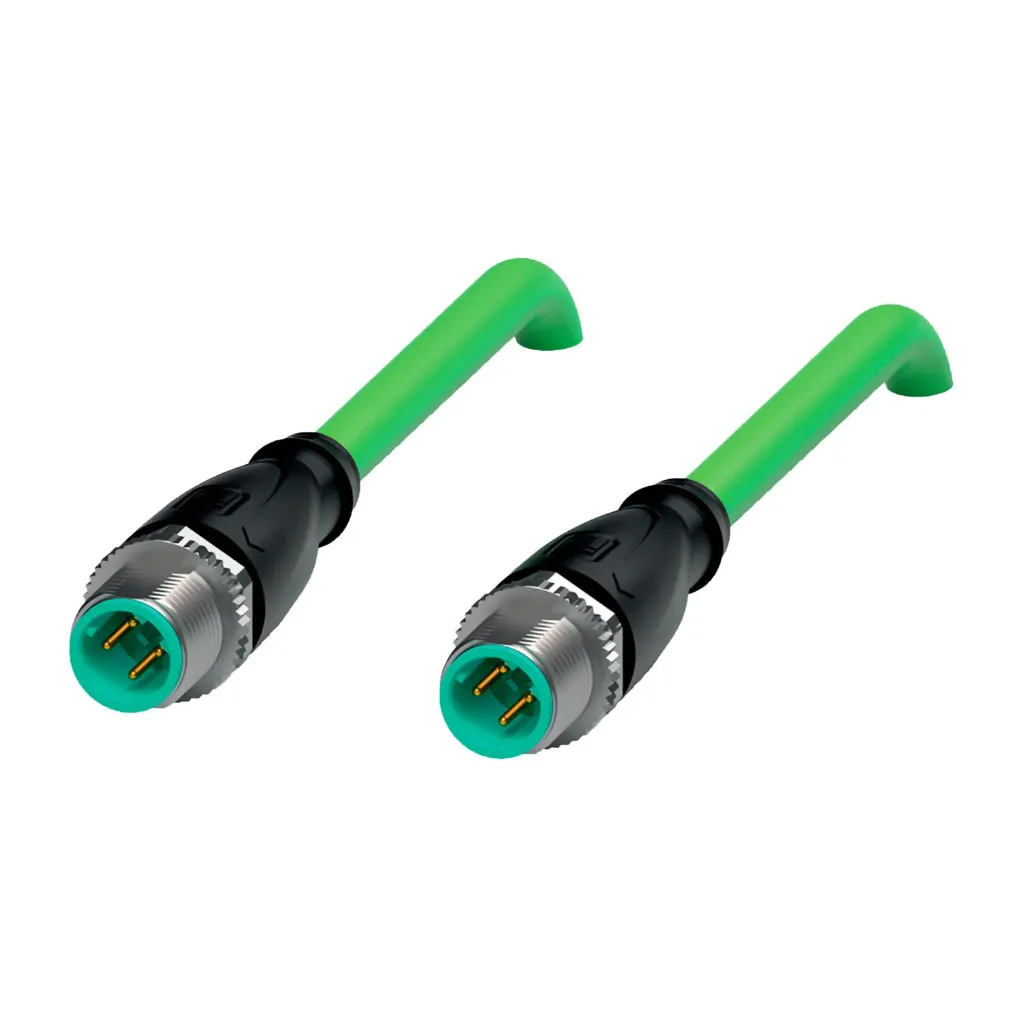

Cable de Conexión Ethernet V1SD-G-GN2M-PUR-E1S-V1D-G Pepperl+Fuchs

El V1SD-G-GN2M-PUR-E1S-V1D-G es un cable de conexión Ethernet de alto rendimiento, diseñado para redes de comunicación industrial, fabricado por Pepperl+Fuchs. Este cable de 2 metros de longitud está provisto de conectores M12 D-coded (hembra) en ambos extremos, lo que lo hace ideal para su uso como cable de extensión o de interconexión. Su cubierta de poliuretano (PUR) y su color verde lo identifican como una solución robusta y flexible, compatible con protocolos como PROFINET e EtherNet/IP en entornos industriales exigentes.

Características Principales

• Tipo de Producto: Cable de conexión Ethernet industrial.
• Fabricante: Pepperl+Fuchs.
• Modelo: V1SD-G-GN2M-PUR-E1S-V1D-G. La nomenclatura del modelo indica sus principales características:
  • V1SD-G: Conector M12 de 4 pines, codificación D (para Ethernet), recto, hembra (socket).
  • GN: Indica el color del cable, que es verde.
  • 2M: La longitud del cable es de 2 metros.
  • PUR: El material de la cubierta exterior es poliuretano, que ofrece una excelente resistencia a la abrasión, aceites, químicos y desgaste mecánico.
  • E1S: Indica que es un cable de datos de alta calidad para redes Ethernet, con blindaje (shielded) para proteger contra interferencias electromagnéticas.
  • V1D-G: El conector en el segundo extremo, que es idéntico al primero: M12 de 4 pines, codificación D, recto, hembra.
• Conectores: Hembra M12 D-coded en ambos extremos. Esta configuración permite utilizar el cable como extensión para cables con conectores machos o para unir dos cables machos.
• Número de Hilos: 4 hilos, con blindaje general, de acuerdo con el estándar de cableado para Ethernet industrial (Cat5e).
• Velocidad de Transmisión: Soporta hasta 100 Mbit/s (Fast Ethernet), que es el estándar para la mayoría de las redes de bus de campo basadas en Ethernet.
• Grado de Protección: IP67. Esto garantiza una protección completa contra el polvo y la inmersión temporal en agua, lo que lo hace apto para ambientes industriales.
• Temperatura de Operación: Rango amplio, típicamente de -25 °C a 80 °C.

Beneficios

• Durabilidad Superior: La cubierta de PUR es extremadamente resistente a los aceites, fluidos de corte y daños mecánicos, lo que garantiza una larga vida útil en los entornos industriales más duros.
• Reducción de Interferencia: El blindaje del cable protege las señales de datos del ruido eléctrico, asegurando una comunicación fiable y estable.
• Flexibilidad y Modularidad: Al ser un cable de extensión hembra-hembra, permite crear tramos de cableado de longitud personalizada o conectar de manera flexible dispositivos con conectores machos.
• Compatibilidad Estándar: El conector M12 con codificación D es el estándar de la industria para Ethernet industrial, lo que asegura su compatibilidad con una amplia gama de equipos y protocolos.
• Fácil Identificación: El color verde facilita la identificación visual del cable como parte de la red de bus de campo.

Aplicaciones Comunes

• Automatización Industrial: Conexión de PLCs, módulos de E/S, HMI y otros dispositivos de red en sistemas de control.
• Redes de Bus de Campo: Se utiliza en redes PROFINET, EtherNet/IP y MODBUS TCP para conectar componentes y expandir la red.
• Robótica: Cableado de sensores, cámaras y efectores finales en brazos robóticos, donde la durabilidad y la resistencia a los aceites son cruciales.
• Maquinaria y Equipos Modulares: Interconexión de módulos o celdas de trabajo en una planta de producción.
