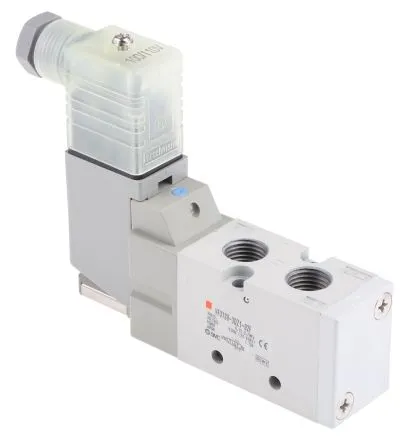

La SMC VF3130-5DZ1-02 es una electroválvula de 5 vías y 2 posiciones, de accionamiento pilotado y montaje en cuerpo (body ported), perteneciente a la serie VF3000 de SMC. Estas válvulas están diseñadas para controlar el flujo de aire comprimido en sistemas neumáticos, siendo ideales para operar cilindros de doble efecto o para realizar funciones de conmutación en circuitos complejos. El modelo "VF3130" indica el tamaño y la serie, "5DZ1" especifica la configuración de la bobina (24VDC) y la entrada eléctrica, y "02" define el tamaño del puerto.
Características principales
- Tipo de válvula: Electroválvula (Solenoid Valve) de 5 vías y 2 posiciones.
- Serie: VF3000 (Válvulas piloto-operadas de alto caudal).
- Tamaño: VF3130 (tamaño estándar para la serie VF3000, ofrece un buen caudal).
- Función: Control direccional de 5 puertos, adecuada para cilindros de doble efecto. Es una válvula de solenoide simple, lo que significa que energizar la bobina la cambia a una posición, y un resorte la devuelve a la posición original al cortar la energía.
- Accionamiento: Pilotado neumáticamente por una solenoide interna. Esto permite que la válvula principal maneje caudales mayores que una válvula de accionamiento directo.
- Conexión: Body ported (los puertos de conexión están directamente en el cuerpo de la válvula).
- Tamaño de puerto: 02 indica un tamaño de puerto de 1/4 de pulgada.
- Tipo de rosca: Generalmente Rc (PT) para este modelo.
- Voltaje: 5DZ1 indica un voltaje de bobina de 24VDC. "D" se refiere a la entrada eléctrica tipo terminal DIN con conector, y "Z1" indica que incluye un supresor de sobretensión con indicador luminoso (LED).
- Fluido compatible: Aire comprimido.
- Rango de presión de operación: Típicamente de 0.15 a 0.7 MPa (aprox. 22 a 102 psi). Algunas variantes pueden operar hasta 0.9 MPa o 1.0 MPa.
- Consumo de energía: Estándar para la serie VF3000, generalmente alrededor de 1.55W para DC.
- Manual: Incluye un pulsador manual (no bloqueable) para operación de prueba.
- Enclosure: Resistente al polvo (Dust-proof), y las versiones con terminal DIN (como esta) a menudo cumplen con IP65.
Beneficios
- Alto caudal en un tamaño compacto: A pesar de su tamaño, la serie VF3000 ofrece una capacidad de flujo significativa.
- Control de cilindros de doble efecto: Ideal para aplicaciones donde se requiere controlar el avance y retroceso de cilindros neumáticos.
- Fiabilidad: Las válvulas pilotadas son robustas y tienen una larga vida útil.
- Indicación visual: El LED incorporado proporciona una confirmación visual del estado de la bobina.
- Protección contra sobretensión: El supresor de sobretensión protege la bobina del solenoide.
- Eficiencia energética: Las versiones estándar tienen un consumo de energía razonable.
Aplicaciones comunes
- Control de cilindros neumáticos de doble efecto en líneas de automatización industrial.
- Sistemas de prensas, sujeción y agarre neumáticos.
- Maquinaria de ensamblaje, embalaje y procesamiento.
- Aplicaciones donde se requiere un control preciso y fiable de la dirección del flujo de aire.
- Integración en paneles de control neumático debido a su diseño compacto.
Nota La designación VF3130-5DZ1-02 es muy específica: VF3130 (serie/tamaño), 5 (5 puertos), D (DC), Z1 (24VDC con terminal DIN y LED/supresor), 02 (puerto 1/4" Rc). Es fundamental verificar que el voltaje de la bobina (24VDC) y el tipo de rosca del puerto (1/4" Rc) son compatibles con tu sistema. Asegúrate de que la presión de operación de tu aplicación esté dentro del rango especificado para este modelo para garantizar un rendimiento óptimo.
