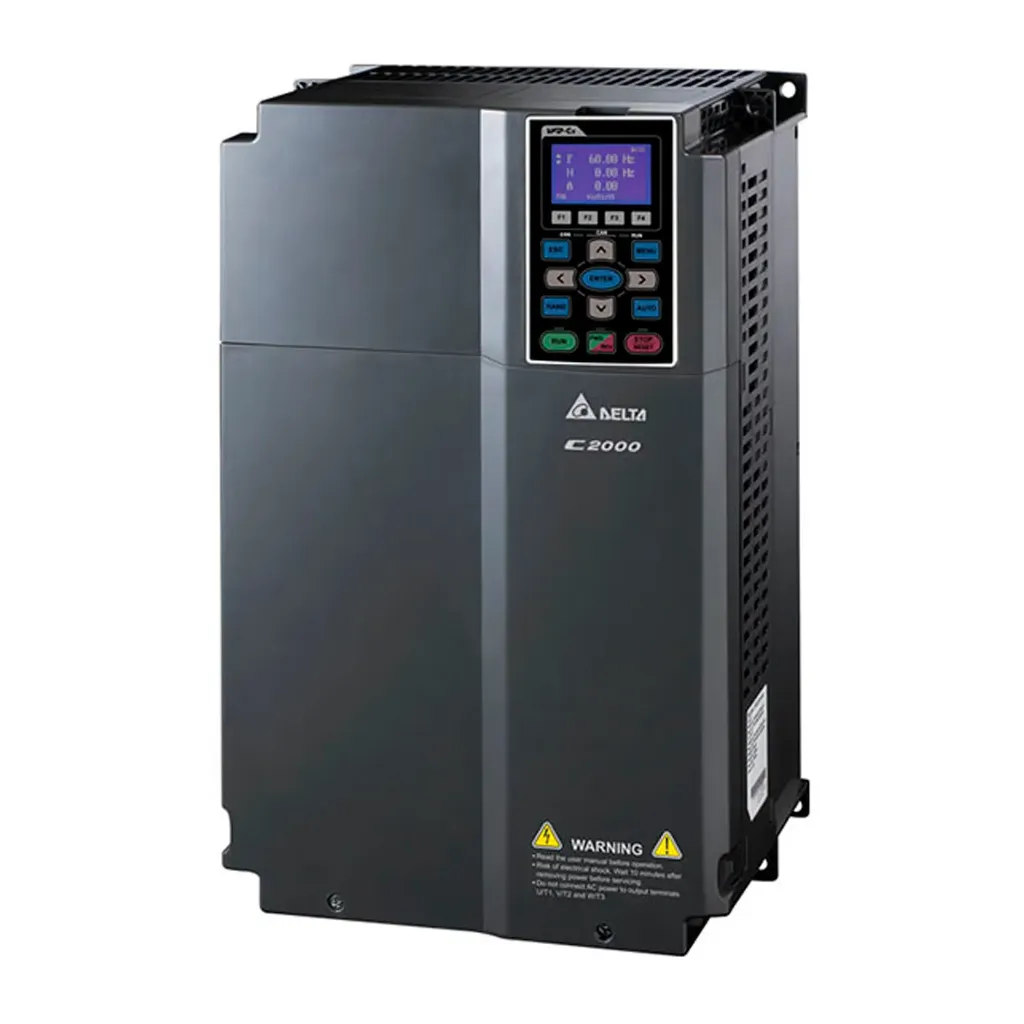

Variador Drive 220V 15KW 20HP VFD150C23A-21 Delta

El Delta VFD150C23A-21 es un Variador de Frecuencia (VFD) de la serie C2000 Plus (High Performance Vector Control Drive) de Delta Electronics. Este variador está diseñado para el control de alta precisión de la velocidad, el torque y la posición de motores de inducción (IM) y motores de imanes permanentes (PM), operando tanto con retroalimentación de sensor (lazo cerrado) como sin ella (lazo abierto). Con una potencia nominal de 15 kW (20 HP) para aplicaciones de servicio normal, y una robusta capacidad para un entorno de 200-240 VCA trifásico, el VFD150C23A-21 es una solución potente y fiable, ideal para aplicaciones industriales exigentes que demandan un rendimiento excepcional, eficiencia energética y capacidades de control avanzadas.

Características Principales

• Tipo de Dispositivo: Variador de Frecuencia (VFD) / Inversor de CA.
• Serie: C2000 Plus High Performance Vector Control Drive. Esta es la línea premium de variadores de Delta, reconocida por su rendimiento superior y su versatilidad.
• Potencia del Motor:
  • Normal Duty (ND): 15 kW (20 HP).
  • Heavy Duty (HD): 11 kW (15 HP). (Es importante tener en cuenta la diferencia de potencia entre las clasificaciones ND y HD para optimizar la selección).
• Voltaje de Entrada: 200-240 VCA, Trifásico (con un rango operativo típico de -15% a +10%).
• Corriente de Salida:
  • Normal Duty (ND): Aproximadamente 65 Amperios. Capacidad de sobrecarga del 120% de la corriente nominal por 60 segundos; 160% por 3 segundos.
  • Heavy Duty (HD): Aproximadamente 49 Amperios. Capacidad de sobrecarga del 150% de la corriente nominal por 60 segundos; 180% por 3 segundos.
• Frecuencia de Salida: Rango de 0 a 599 Hz.
• Control del Motor: Ofrece control de velocidad, torque y posición de alta precisión para motores síncronos (PM) y asíncronos (IM), tanto en lazo abierto (sin sensor) como en lazo cerrado (con retroalimentación de encoder).
• Índice de Protección (IP Rating): IP20 (protegido contra objetos sólidos mayores a 12.5 mm, no protegido contra agua), diseñado para montaje en gabinete.
• Funciones de Seguridad: Incorpora la función Safe Torque Off (STO), certificada para estándares de seguridad funcional como SIL2 (EN61800-5-2) y PLd (ISO13489-1), lo que garantiza una parada segura del motor en caso de emergencia.
• Comunicación Integrada:
  • CANopen y Modbus RTU (RS-485).
  • Opcional: Cuenta con ranuras para tarjetas de expansión que soportan una amplia gama de protocolos industriales como EtherCAT, EtherNet/IP, DeviceNet, PROFINET, PROFIBUS DP, Modbus TCP, entre otros.
• Control Integrado: Dispone de una función PLC con capacidad de 10K pasos, lo que permite programar lógicas de control directamente en el variador, lo cual puede reducir la necesidad de un PLC externo en muchas aplicaciones.
• Unidad de Freno: Incorpora una unidad de freno (chopper de freno), muy útil para aplicaciones con cargas de alta inercia que requieren un frenado dinámico y rápido.
• Filtro EMC: No incluye filtro EMC integrado en este modelo, por lo que es posible que se requiera un filtro externo para cumplir con las normativas de compatibilidad electromagnética aplicables.
• Reactancia DC: No incluye una reactancia de CC (DC Reactor) incorporada en este modelo específico.
• Interfaz de Usuario: Teclado LCD removible y programable con múltiples idiomas, función de reloj en tiempo real (RTC) y una función de copia de parámetros, lo que facilita la configuración y el mantenimiento.
• Adaptabilidad Ambiental: Circuitos impresos con recubrimiento de protección (Clase 3C3 de IEC 60721-3-3) para operar en entornos hostiles, y puede funcionar a temperaturas de hasta 50°C.


Beneficios

• Rendimiento Excepcional: Proporciona un control vectorial de campo de alta precisión, lo que asegura un control exacto de la velocidad, el torque y la posición, fundamental para aplicaciones críticas y dinámicas.
• Robustez y Durabilidad: Construido para soportar condiciones industriales exigentes, con protección en las tarjetas de circuito y resistencia a altas temperaturas, lo que garantiza una operación fiable y una larga vida útil.
• Gran Versatilidad: Compatible con una amplia gama de motores (IM y PM) y capaz de manejar diversas tareas de control, desde regulación de velocidad y torque hasta posicionamiento de alta precisión.
• Integración y Ahorro: La función PLC y la unidad de freno incorporadas, junto con las diversas opciones de comunicación, pueden reducir la necesidad de componentes externos, simplificando la arquitectura del sistema y optimizando costos.
• Seguridad Mejorada: La función STO integrada proporciona un nivel de seguridad adicional para el personal y la maquinaria, cumpliendo con estándares internacionales.
• Facilidad de Operación: El teclado LCD intuitivo y las capacidades de copia de parámetros simplifican la puesta en marcha, el monitoreo y el diagnóstico.

Aplicaciones Comunes

• Máquinas Herramienta: Para el control de husillos y ejes, donde se requiere alta dinámica, precisión y un control de torque riguroso.
• Grúas y Maquinaria de Elevación: Beneficiándose de su alta capacidad de sobrecarga y control de torque para movimientos suaves y precisos.
• Extrusoras y Mezcladoras: En las industrias del plástico, caucho o procesamiento de alimentos, para el control preciso de velocidad y torque.
• Máquinas de Impresión y Textiles: Donde la alta precisión, el control de tensión y la sincronización son cruciales para la calidad del producto.
• Bombas y Ventiladores de Mayor Potencia: Para una operación eficiente y optimización energética en sistemas de infraestructura y HVAC.
• Sistemas de Transporte y Conveyores: Para arranques y paradas suaves, y control de velocidad preciso en aplicaciones de logística y fabricación.
• Aplicaciones con Requisitos de Posicionamiento: Ideal para sistemas que necesitan un control de posición exacto, como en la industria del envasado o ensamblaje.
