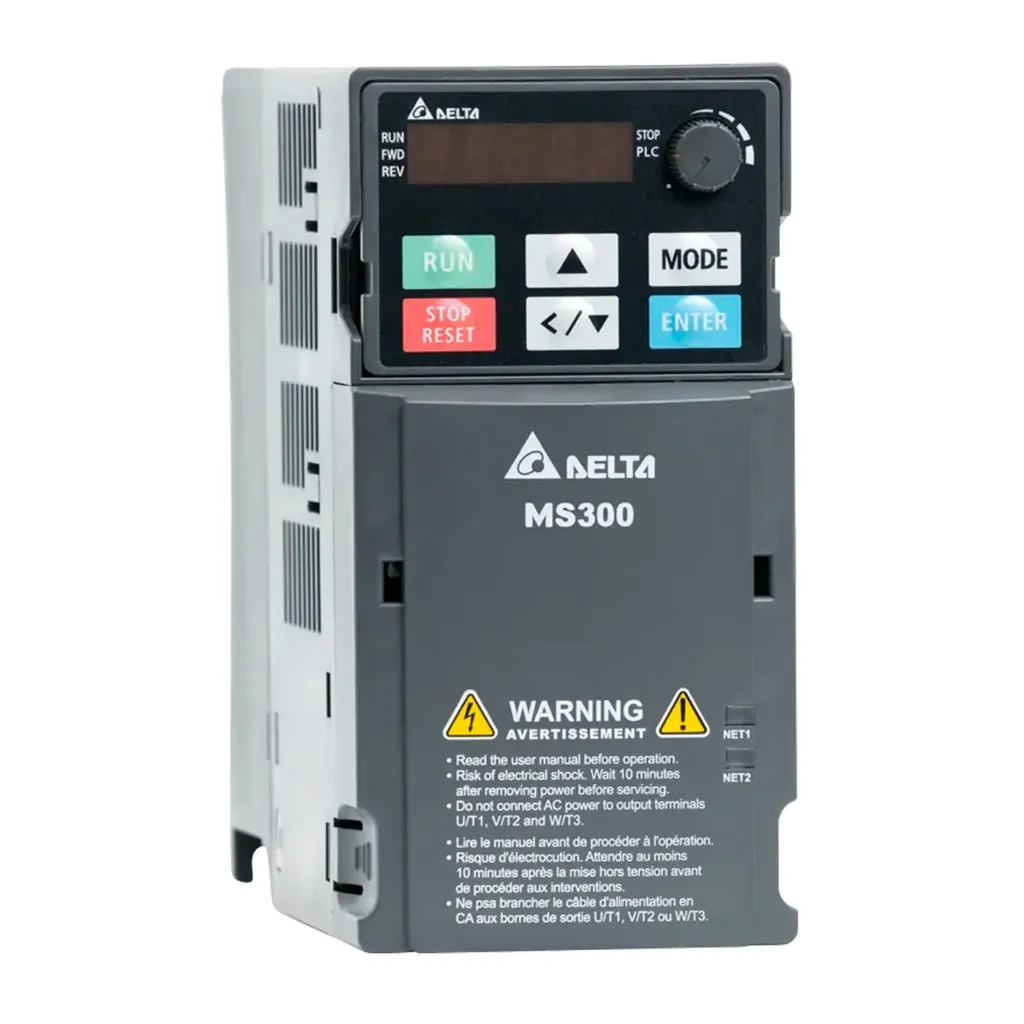

Drive Variador 230V 3 FASE 1.5KW 2HP VFD7A5MS23ANSAA Delta

El Delta VFD7A5MS23ANSAA es un Variador de Frecuencia (VFD) de la innovadora serie MS300 de Delta Electronics. Este variador compacto está diseñado para ofrecer un control de motor robusto y de alto rendimiento, tanto para motores de inducción (IM) como para motores de imanes permanentes (PM) en lazo abierto. Con una potencia nominal de 1.5 kW (2 HP) y una entrada de 200 a 240 VCA trifásica, el VFD7A5MS23ANSAA proporciona una solución eficiente y flexible para una amplia gama de aplicaciones industriales, destacando por su diseño compacto, sus múltiples funciones avanzadas y su capacidad de soportar cargas pesadas.

Características Principales

• Tipo de Dispositivo: Variador de Frecuencia (VFD) / Arrancador Suave / Convertidor de Frecuencia.
• Serie: MS300 Series. Esta serie se caracteriza por su diseño compacto, alto rendimiento y versatilidad.
• Potencia Nominal del Motor:
  • 1.5 kW (2 HP) para Servicio Normal (ND).
  • 1.5 kW (2 HP) para Servicio Pesado (HD).
• Voltaje de Alimentación: 200 ~ 240 VCA (Corriente Alterna), 3 fases.
• Corriente de Salida:
  • 8.0 A (Amperios) para Servicio Normal (ND).
  • 7.5 A (Amperios) para Servicio Pesado (HD).
• Frecuencia de Salida: 0 a 599 Hz (modelos estándar).
• Modos de Control:
  • Control Vectorial sin Sensor (Sensorless Vector Control - SVC) para motores IM y PM.
  • Control V/f (Voltios/Frecuencia).
• Capacidad de Sobrecarga:
  • Servicio Normal (ND): 120% de la corriente nominal durante 60 segundos; 150% durante 3 segundos.
  • Servicio Pesado (HD): 150% de la corriente nominal durante 60 segundos; 200% durante 3 segundos.
• Funciones Integradas Destacadas:
  • PLC Incorporado: Capacidad de programa de 2K pasos, permitiendo funciones de control simples sin necesidad de un PLC externo.
  • Chopper de Freno Dinámico Incorporado: Facilita el frenado rápido del motor sin necesidad de un chopper externo adicional (requiere una resistencia de frenado externa).
  • Puerto RS-485 (Modbus): Comunicación serial estándar para conexión con PLCs, HMIs u otros dispositivos.
  • Teclado LED Removible: Teclado de 5 dígitos con pantalla LED para operación local y posibilidad de montaje remoto.
  • Puerto USB: Para una configuración y carga/descarga de parámetros rápida y sencilla mediante PC.
  • Soporte Multi-motor: Permite controlar hasta 4 motores de inducción con parámetros de control incorporados.
  • Función STO (Safe Torque Off): Cumple con los estándares de seguridad SIL2/PLd, lo que proporciona una función de parada segura.
  • Entradas/Salidas de Alta Velocidad:
    • Una entrada de pulso de alta velocidad (MI7) de hasta 33 kHz.
    • Una salida de pulso de alta velocidad (DFM) de hasta 33 kHz.
• Diseño Físico:
  • Diseño ultracompacto que permite la instalación de lado a lado, optimizando el espacio en el gabinete de control (tamaño del marco B1).
  • Recubrimiento de PCB para mayor resistencia en ambientes hostiles (IEC 60721-3-3 clase 3C2).
• Grado de Protección: IP20.
• Filtro EMC: Opcional (no incluido por defecto en este modelo), pero puede adquirirse para cumplir con estándares de compatibilidad electromagnética.
• Reactor DC: No incluido.
• Temperatura de Operación: Amplio rango operativo, típicamente de -10°C a 50°C.
• Certificaciones: CE, UL, cUL.

Beneficios

• Optimización del Espacio: Su diseño compacto permite una reducción de hasta el 40% en el tamaño en comparación con otras series, facilitando su integración en paneles pequeños.
• Control de Motor Versátil: Soporta tanto motores IM como PM, ofreciendo flexibilidad para diferentes aplicaciones con el mismo hardware.
• Alto Rendimiento: Con control vectorial sin sensor, proporciona un alto par de arranque y una respuesta dinámica rápida, mejorando la productividad y la precisión.
• Reducción de Costos: La incorporación de un PLC y un chopper de freno reduce la necesidad de componentes externos, lo que se traduce en un ahorro de espacio y costos de cableado.
• Seguridad Mejorada: La función STO integrada aumenta la seguridad operacional de la máquina.
• Facilidad de Uso e Instalación: El teclado removible, el puerto USB y el software de programación intuitivo simplifican la configuración y el mantenimiento.
• Robustez para Ambientes Industriales: El recubrimiento de la PCB y el diseño térmico lo hacen adecuado para operar en condiciones exigentes.

Aplicaciones Comunes

• Máquinas Herramienta: Para el control de husillos y ejes auxiliares.
• Máquinas de Procesamiento de Madera: Sierras, fresadoras y equipos de grabado.
• Máquinas de Empaquetado: Control de transportadores, selladoras, llenadoras y equipos de envasado.
• Máquinas Textiles: En telares, máquinas de tejer y bobinadoras.
• Equipos de Fabricación Electrónica: Montaje de componentes, pruebas y manipulación de materiales.
• Ventiladores y Bombas: Control de velocidad para optimización energética en aplicaciones de HVAC, torres de enfriamiento y sistemas de bombeo.
• Transportadores y Sistemas de Almacenamiento: Control de velocidad y posicionamiento para logística y manipulación de materiales.
• Automatización General de Fábricas: Donde se requiere un control preciso de la velocidad del motor y una funcionalidad compacta.
