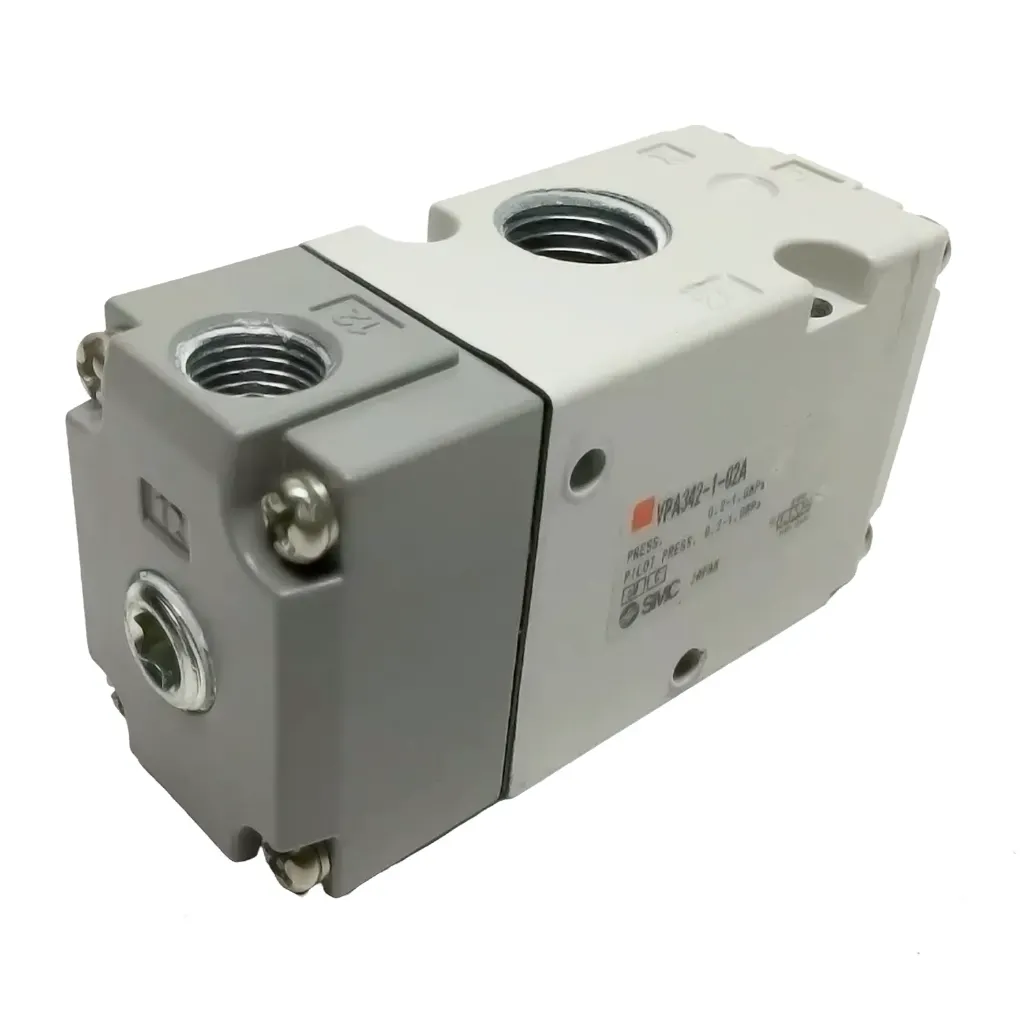

Válvula Neumática de 3 Puertos RC 1/4" VPA342-1-02A SMC

La SMC VPA342-1-02A es una válvula de 3 vías y 2 posiciones operada por piloto de aire, perteneciente a la serie VP300/500/700 de SMC Corporation. Este tipo de válvula es fundamental en sistemas neumáticos para controlar el flujo de aire comprimido hacia un actuador o para funciones de selección y desviación. El modelo VPA342-1-02A es de tipo "Normalmente Cerrado" (N.C.) con puertos roscados Rc de 1/4 de pulgada, ofreciendo una solución robusta para una amplia gama de aplicaciones industriales que requieren conmutación de aire fiable mediante una señal de presión neumática.

Características Principales

• Tipo de Dispositivo: Válvula de 3 vías y 2 posiciones (3/2-way valve), operada por piloto de aire.
• Serie: VPA300/500/700 (específicamente VPA342). La serie VPA de SMC es conocida por su alta capacidad de flujo (Cv) y su robustez. El "342" indica que es una válvula de la serie VPA300 (la más compacta de la familia) y que tiene un cuerpo con puertos roscados.
• Actuación: Piloto de aire (Air Pilot). Esto significa que la válvula principal se acciona mediante una señal de presión de aire aplicada a un puerto piloto, en lugar de una bobina eléctrica (solenoide).
• Configuración de Vías/Posiciones: 3 vías y 2 posiciones. Esto implica:
  • 3 puertos: Un puerto de entrada (P), un puerto de salida (A o C) y un puerto de escape (R).
  • 2 posiciones: Abierto o cerrado.
• Actuación Tipo "A" (Normalmente Cerrado - N.C.): El "A" en el modelo (VPA342-1-02A) indica que la válvula es Normalmente Cerrada (N.C.). Esto significa que cuando no hay presión de aire en el puerto piloto, la válvula bloquea el flujo desde la entrada (P) hacia la salida (A) y permite que el aire del puerto de salida (A) escape por el puerto de escape (R). Cuando se aplica presión al piloto, la válvula conmuta, permitiendo el flujo de P a A y bloqueando R.
• Tamaño del Puerto: 1/4 de pulgada (Rc). El "02" en el modelo (VPA342-1-02A) indica este tamaño de rosca para los puertos de entrada, salida y escape. La "Rc" se refiere a la rosca cónica japonesa, que es compatible con la rosca PT (cónica europea).
• Montaje: Es una unidad individual con puertos en el cuerpo (body ported), lo que permite una instalación flexible en línea mediante las roscas.
• Medio de Operación: Aire comprimido.
• Rango de Presión de Operación: Típicamente de 0.2 a 0.7 MPa (aproximadamente 29 a 101 PSI).
• Presión de Pilotaje: Debe ser igual o superior a la presión de operación.
• Temperatura de Operación: Rango típico de -10 °C a 50 °C (sin congelación).
• Capacidad de Flujo (Cv): La serie VPA300 ofrece una alta capacidad de flujo para su tamaño, con un Cv de aproximadamente 1.0. Esto asegura un movimiento rápido y eficiente del aire.
• Materiales: Cuerpo de aluminio o aleación de zinc, con sellos de caucho de nitrilo (NBR), asegurando durabilidad y resistencia a la corrosión.
• Versatilidad: Aunque este modelo es N.C., las válvulas de esta serie a menudo son convertibles a Normalmente Abierto (N.O.) si se requiere para otra aplicación, dependiendo de la configuración interna.

Beneficios

• Control Fiable: Proporciona un control preciso y fiable del flujo de aire para la operación de actuadores neumáticos, ofreciendo una conmutación rápida y consistente.
• Alta Capacidad de Flujo: Su diseño de alto Cv asegura que no habrá restricciones significativas en el flujo de aire, lo que permite un funcionamiento rápido y eficiente de los cilindros y otros componentes neumáticos.
• Durabilidad y Resistencia: Fabricada con materiales robustos por SMC, esta válvula está diseñada para una larga vida útil en entornos industriales exigentes.
• Operación por Aire: Ideal para entornos donde no se desea o no es posible utilizar señales eléctricas (por ejemplo, áreas peligrosas o con riesgo de explosión, o donde ya se dispone de una señal neumática).
• Versatilidad de Aplicación: Puede utilizarse como válvula de control direccional para cilindros de simple efecto, como válvula de selector, o como válvula de desviador.
• Diseño Compacto: Aunque ofrece un alto caudal, su diseño es relativamente compacto, facilitando su integración en sistemas existentes.

Aplicaciones Comunes

• Control de Cilindros de Simple Efecto: Permite la extensión y retracción controlada de cilindros de simple efecto al controlar el suministro y escape de aire.
• Funciones de Selección y Desviación: Puede ser utilizada para alternar el flujo de aire entre dos rutas diferentes, o para desviar el aire hacia una línea específica.
• Control de Herramientas Neumáticas: Para encender y apagar el suministro de aire a herramientas neumáticas o equipos de proceso.
• Sistemas de Sujeción y Liberación: Controla el aire para actuadores utilizados en operaciones de sujeción, prensado o liberación de piezas.
• Automatización Industrial: Integrada en líneas de producción automatizadas para gestionar secuencias de movimiento y procesos donde las señales de control son neumáticas.
• Sistemas de Seguridad: En algunas aplicaciones, puede formar parte de circuitos de seguridad neumáticos que requieren una respuesta de pilotaje de aire.
