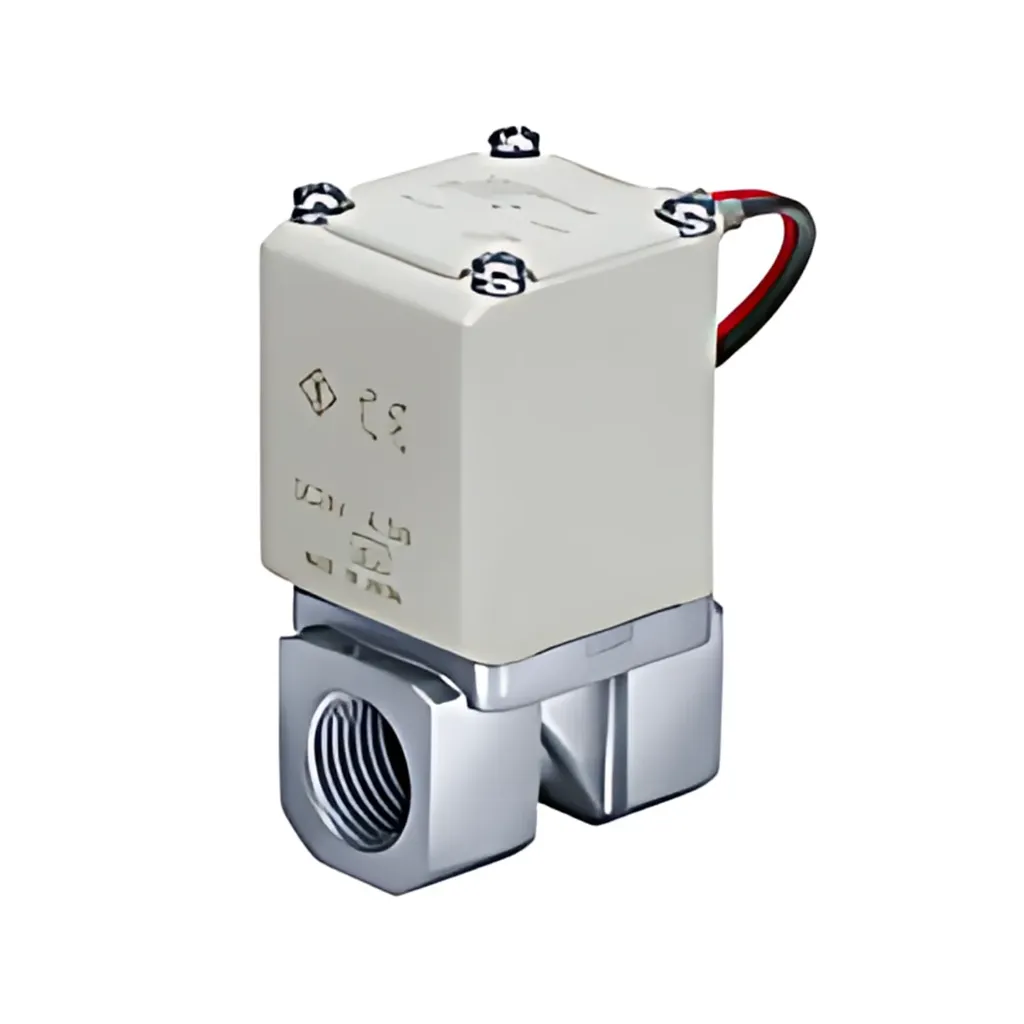

Válvula de Proceso 2/2 110V VXD230AU SMC

La SMC VXD230AU es una electroválvula de 2 vías con operación pilotada perteneciente a la Serie VXD de SMC Corporation. Esta válvula está diseñada para el control de fluidos de proceso como aire, agua o aceite. El modelo específico VXD230AU indica una conexión de puerto de 3/8 de pulgada (NPT), un orificio de 10 mm de diámetro y una bobina solenoide con voltaje de 200 VCA (AC). Su diseño compacto y eficiente la hace adecuada para una amplia gama de aplicaciones industriales donde se requiere un control fiable de la apertura y el cierre del flujo de medios.

Características Principales

• Tipo de Dispositivo: Electroválvula de 2 vías, operada por piloto. Esto significa que una pequeña válvula solenoide (piloto) controla una presión que a su vez abre o cierra la válvula principal.
• Serie: VXD (2-Port Pilot Operated Solenoid Valve). Esta serie es conocida por su rendimiento mejorado en comparación con modelos anteriores, ofreciendo un diseño más compacto, menor consumo de energía y mayor durabilidad.Función de la Válvula: Normalmente Cerrada (N.C.). Esto significa que la válvula permanece cerrada (bloqueando el flujo) cuando la bobina solenoide no está energizada y se abre cuando se le aplica energía eléctrica.
• Número de Vías: 2 vías. La válvula tiene un puerto de entrada y un puerto de salida, controlando el paso del fluido entre ellos.
• Tamaño del Puerto: 3/8 pulgada (NPT). Esta es la rosca estándar para la conexión de las tuberías.
• Diámetro del Orificio (Orifice Size): 10 mm. Este es el diámetro interno a través del cual fluye el medio cuando la válvula está abierta, impactando directamente en el caudal.
• Fluido de Operación Compatible: Aire, agua, aceite (con viscosidad de hasta 50 cSt).Presión de Operación:
  • Rango de presión diferencial de operación: Típicamente 0.02 MPa a 0.7 MPa (0.2 a 7 bar o ~2.9 a 101 PSI). La operación pilotada permite trabajar con presiones diferenciales más bajas en la válvula principal.
  • Presión máxima del sistema: Hasta 1.0 MPa (145 PSI) para el cuerpo de aluminio (VXD23A).
• Voltaje de la Bobina Solenoide: 200 VCA (AC). El sufijo "AU" en el modelo indica esta configuración de voltaje.
• Material del Cuerpo: Aluminio. La serie VXD ofrece diversas opciones de material de cuerpo (resina, aluminio, latón C37, acero inoxidable) dependiendo del modelo específico y la aplicación. El "A" en VXD230AU indica Aluminio.
• Material del Sello: Los sellos pueden ser de NBR, FKM o EPDM, dependiendo del fluido y la temperatura de operación. Para aplicaciones generales con aire, agua u aceite, lo más común es NBR (Buna-N).
• Consumo de Energía: Bajo consumo de energía para su tamaño y rendimiento (típicamente 7 VA para la corriente de retención en AC).
• Clase de Aislamiento de la Bobina: Clase B (o H para fluidos de alta temperatura).
• Grado de Protección (Enclosure): IP65. Esto significa que la válvula está protegida contra el polvo y chorros de agua, haciéndola apta para la mayoría de los entornos industriales.
• Montaje: Conexión por rosca en línea. Opcionalmente se pueden adquirir soportes para montaje en panel o superficie.
• Reducción de Ruido: Diseñada con una construcción de bajo ruido para reducir el sonido metálico durante la operación.

Beneficios

• Control Fiable de Fluidos: La operación pilotada permite un control eficiente y robusto de caudales significativos, incluso con presiones diferenciales bajas.
• Versatilidad de Aplicación: Compatible con aire, agua y aceite, lo que la hace útil en una amplia gama de industrias y procesos.Eficiencia Energética: Su diseño optimizado reduce el consumo de energía en comparación con modelos anteriores.
• Durabilidad Industrial: Construida con materiales resistentes y un diseño robusto, garantiza una larga vida útil en entornos industriales exigentes.
• Resistencia al Ambiente: La clasificación IP65 ofrece protección contra la entrada de polvo y agua, contribuyendo a la fiabilidad operativa.Diseño Compacto: El tamaño reducido del cuerpo permite una mayor densidad de válvulas en paneles o máquinas con espacio limitado.

Aplicaciones Comunes

• Sistemas de Control de Fluidos: En líneas de producción para controlar el flujo de aire comprimido a actuadores neumáticos, o el paso de agua y aceite en procesos de enfriamiento o lubricación.
• Maquinaria Industrial: En equipos de empaquetado, máquinas herramienta, sistemas de manipulación de materiales y otras maquinarias que requieren el control automatizado de medios.
• Sistemas de Riego y Tratamiento de Aguas: Para automatizar el encendido/apagado del flujo de agua en sistemas de riego agrícolas o en etapas de filtración y dosificación en plantas de tratamiento.
• Equipos de Proceso: En lazos de control simples para fluidos en la industria química, farmacéutica o alimentaria.
• Sistemas de Aire Acondicionado y Refrigeración: Para el control del flujo de refrigerantes o agua de enfriamiento.
• Dispositivos de Lavado Industrial: Control del suministro de agua o soluciones de limpieza.
