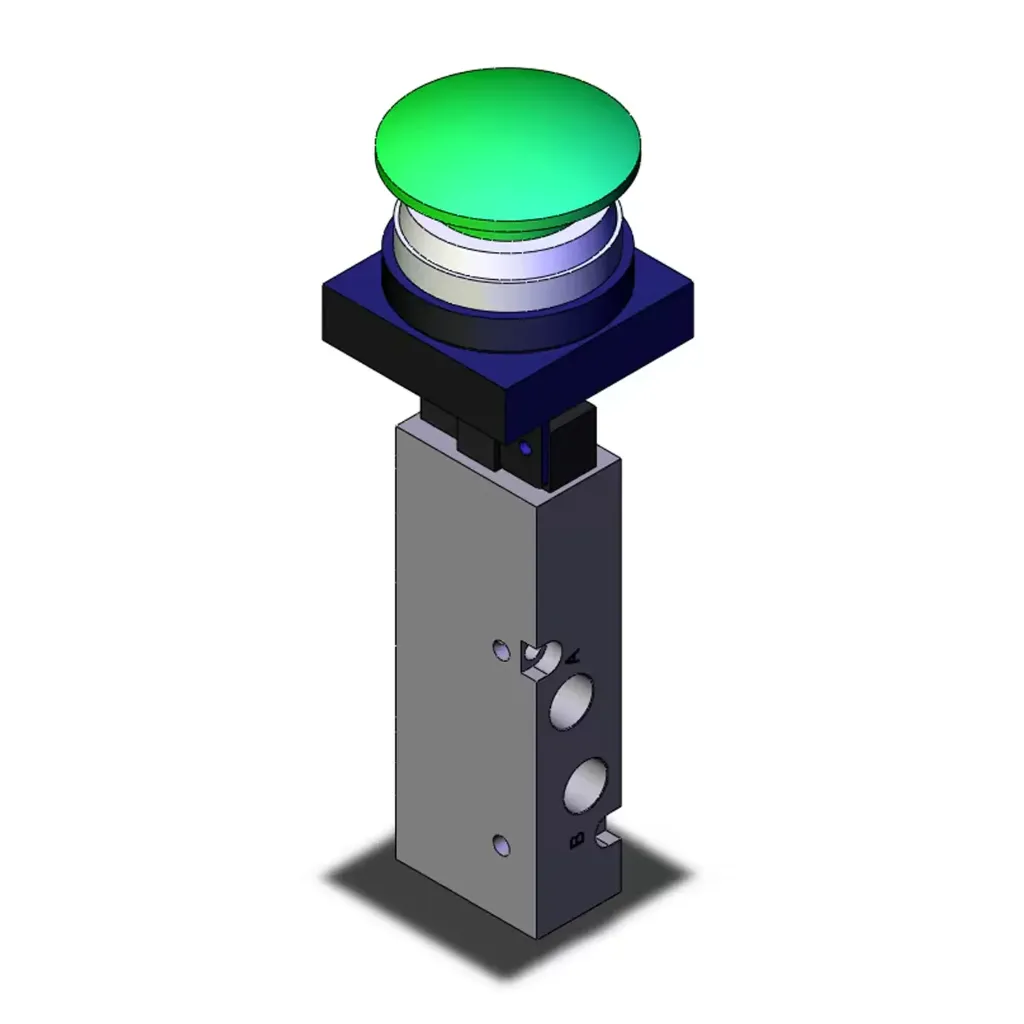

La VZM450-01-30G-X2 es una válvula de control mecánico de 5 vías y 2 posiciones (5/2) fabricada por SMC Corporation. Esta válvula destaca por su accionamiento manual mediante un botón de hongo con enclavamiento mecánico (latching / twist-to-release). Al ser una válvula de 5/2 vías, está diseñada para controlar directamente cilindros neumáticos de doble efecto, permitiendo alternar la presión entre las dos cámaras del actuador de forma manual y segura.
La serie VZM es una línea compacta pero robustas de válvulas metálicas ideales para tableros de control neumático donde se requiere una interfaz física para el operador.
Especificaciones Técnicas
Función de la Válvula: 5 vías, 2 posiciones (5/2), Biestable por enclavamiento (el botón se queda hundido al presionarlo).
Modelo: VZM450-01-30G-X2.
Fabricante: SMC Corporation.
Tipo de Actuador (30G): Botón de hongo de Ø40 mm en color verde (G). Cuenta con un mecanismo de enclavamiento: al presionarlo, se bloquea mecánicamente en la posición activa; para liberarlo y regresar a la posición original, se debe girar el botón.
Tamaño de Puerto (01): 1/8" Rc (rosca estándar PT para los puertos de presión P, de trabajo A/B y de escape EA/EB).
Tipo de Montaje: Montaje individual sobre estructura o tablero (Body ported).
Presión de Operación: 0.15 a 1.0 MPa (22 a 145 psi).
Caudal Nominal ($C_v$): Aproximadamente 0.55, ideal para mover cilindros neumáticos de tamaño pequeño a mediano.
Material del Cuerpo: Aleación de aluminio fundido a presión de alta resistencia, con componentes internos de acero inoxidable y sellos de NBR.
Ventajas y Beneficios
Mecanismo de Enclavamiento Seguro: Al quedarse retenida en la posición activa, el operador no necesita mantener el botón presionado de forma continua. Esto es perfecto para activar modos de trabajo constantes, encender líneas de soplado o mantener un cilindro extendido para sujeción a largo plazo.
Alta Visibilidad y Ergonomía: El botón tipo hongo de color verde de 40 mm resalta claramente en cualquier tablero industrial, y su amplio diámetro permite una activación cómoda y rápida, incluso si el operador lleva guantes de protección gruesos.
Estructura Metálica Ultra Robusta: El cuerpo de metal de la serie VZM400 ofrece una resistencia al impacto muy superior a las válvulas con cuerpo de plástico, lo que garantiza una larga vida útil en entornos industriales pesados y rudos.
Control Directo de Cilindros: Al ser una configuración 5/2, elimina la necesidad de relevadores o PLC intermedios; la válvula distribuye el aire de manera directa a los puertos del actuador.
Aplicaciones Comunes
Líneas de Sujeción y Clamping Continuo: Control manual de cilindros neumáticos para prensar o sujetar moldes y piezas de trabajo durante procesos largos de ensamble.
Selectores de Modo Manual: Activación de funciones de mantenimiento, purga de líneas o cambio de ciclo en maquinaria automatizada.
Compuertas y Tolvas de Descarga: Apertura y cierre sostenido de compuertas neumáticas en tolvas de dosificación o bandas transportadoras.
Tableros de Mando Neumático Puro: Sistemas de automatización sencillos que no utilizan señales eléctricas por cuestiones de seguridad o zonas con riesgo de explosión.
